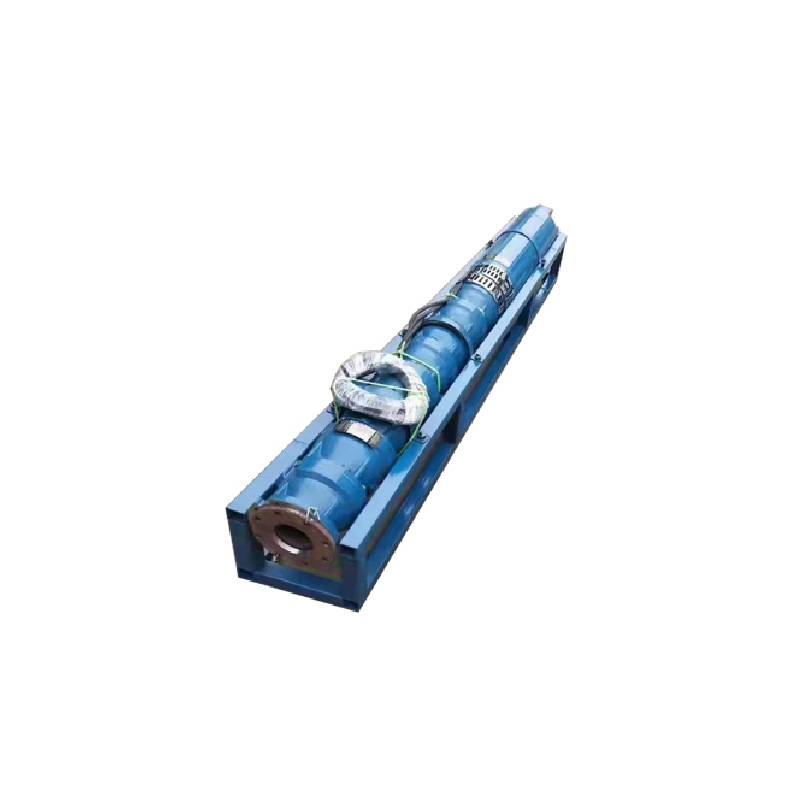

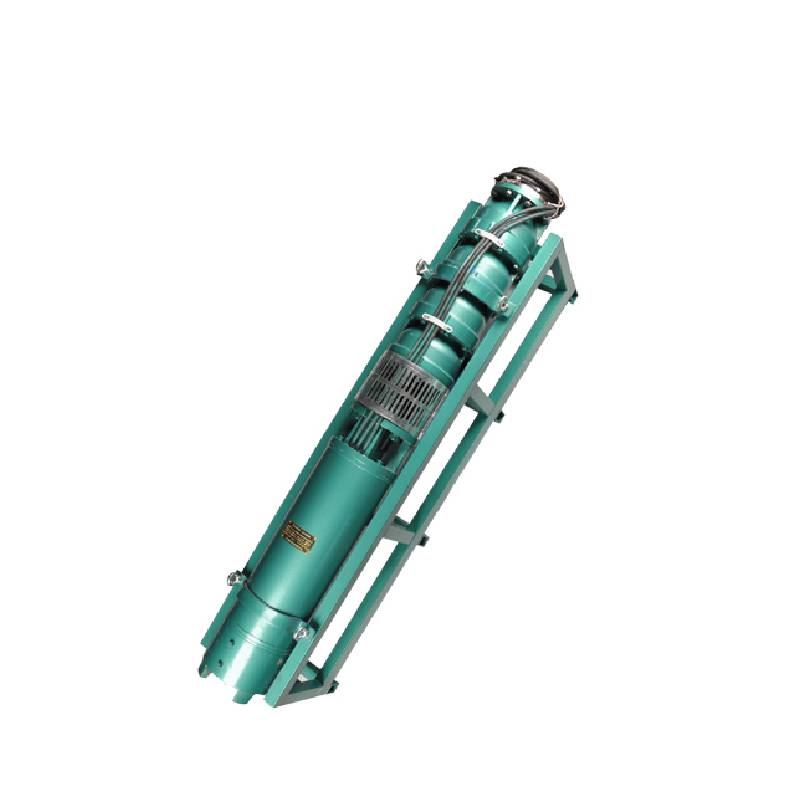

125QJP ପିପ୍ ଭଲ ଜଳମଗ୍ନ ପମ୍ପ |

QJP series fountain pump is a fountain pump with higher efficiency developed and researched by our factory. The pump motor core adopts high quality cold rolled silicon steel, which makes the pump have good magnetic conductivity and frequent start without heating.

The motor rotor ends use water as lubricant alloy copper sleeve instead of ball bearings, avoiding the problem of easy rust, rust and lack of oil wear and tear of the motor.

1, ବିଦ୍ୟୁତ୍ ଯୋଗାଣ: ତିନି-ପର୍ଯ୍ୟାୟ AC 380V (ସହନଶୀଳତା + / - 5%), 50HZ (ସହନଶୀଳତା + / - 1%) |

୨, ଜଳର ଗୁଣ:

(1) ଜଳର ତାପମାତ୍ରା 20 ° C ରୁ ଅଧିକ ନୁହେଁ;

(୨) କଠିନ ଅପରିଷ୍କାର ବିଷୟବସ୍ତୁ (ଜନ ଅନୁପାତ) 0.01% ରୁ ଅଧିକ ନୁହେଁ;

(3) PH ମୂଲ୍ୟ (pH) 6.5-8.5;

(4) ହାଇଡ୍ରୋଜେନ୍ ସଲଫାଇଡ୍ ବିଷୟବସ୍ତୁ 1.5mg / L ରୁ ଅଧିକ ନୁହେଁ;

(5) କ୍ଲୋରାଇଡ୍ ଆୟନର ବିଷୟବସ୍ତୁ 400mg / L ରୁ ଅଧିକ ନୁହେଁ |

,, ମୋଟର ବନ୍ଦ କିମ୍ବା ଜଳ ଭର୍ତି ଆର୍ଦ୍ର ସଂରଚନା, ଜଳମଗ୍ନ ମୋଟର ଗୁହାଳ ବ୍ୟବହାର କରିବା ପୂର୍ବରୁ ନିର୍ମଳ ପାଣିରେ ପରିପୂର୍ଣ୍ଣ ହେବା ଆବଶ୍ୟକ, ମିଥ୍ୟା ପୂର୍ଣ୍ଣକୁ ରୋକିବା ପାଇଁ, ଏବଂ ତାପରେ ଜଳ ଇଞ୍ଜେକ୍ସନ୍, ଏୟାର ରିଲିଜ୍ ବୋଲ୍ଟକୁ ଟାଣନ୍ତୁ, ଅନ୍ୟଥା ବ୍ୟବହାର କରିବାକୁ ଅନୁମତି ଦିଆଯାଇନଥାଏ |

4, ଜଳମଗ୍ନ ପମ୍ପ ନିଶ୍ଚିତ ଭାବରେ ପାଣିରେ ବୁଡ଼ିଯିବା ଆବଶ୍ୟକ, ଗାଧୋଇବା ଗଭୀରତା 70 ମିଟରରୁ ଅଧିକ ନୁହେଁ, କୂଅର ତଳୁ ଜଳମଗ୍ନ ପମ୍ପର ତଳ 3 ମିଟରରୁ କମ୍ ନୁହେଁ |

5, କୂଅର ଜଳ ପ୍ରବାହ ଜଳମଗ୍ନ ପମ୍ପ ଜଳ ନିର୍ଗମନ ଏବଂ ନିରନ୍ତର କାର୍ଯ୍ୟକୁ ପୂରଣ କରିବାରେ ସକ୍ଷମ ହେବା ଉଚିତ, ଜଳମଗ୍ନ ପମ୍ପ ଜଳ ନିର୍ଗମନକୁ ରେଟେଡ୍ ପ୍ରବାହର 0.7 - 1.2 ଗୁଣରେ ନିୟନ୍ତ୍ରଣ କରାଯିବା ଉଚିତ |

6, କୂଅଟି ସିଧା ହେବା ଉଚିତ୍, ଜଳମଗ୍ନ ପମ୍ପ ବ୍ୟବହାର କିମ୍ବା ପକାଯାଇପାରିବ ନାହିଁ, କେବଳ ଭୂଲମ୍ବ ବ୍ୟବହାର |

7, ଜଳମଗ୍ନ ପମ୍ପ ଆବଶ୍ୟକତା ଅନୁଯାୟୀ କେବୁଲ ଏବଂ ବାହ୍ୟ ଓଭରଲୋଡ୍ ସୁରକ୍ଷା ଉପକରଣ ସହିତ ମେଳ ହେବା ଜରୁରୀ |

8, ପାଣି ନୋ-ଲୋଡ୍ ଟେଷ୍ଟ ମେସିନ୍ ବିନା ପମ୍ପକୁ କଠୋର ନିଷେଧ |

1, well submersible pump for clean water pump, prohibit the new well, pumping sediment and muddy water,

2, well water pump voltage grade of 380/50HZ, the use of other voltage grades of submersible motors need to be customized. The underground cable must use waterproof cable, must be equipped with starting equipment, such as distribution box, start not ready should have commonly used motor comprehensive protection function, such as short circuit overload protection, phase protection, undervoltage protection, grounding protection, idling protection, in case of abnormal conditions, the protection device should be timely action trip.

3, the installation and use of the pump must be reliably grounded, prohibit the push and pull switch when the hands and feet are wet, the installation and maintenance of the pump must be cut off the power supply, the use of the pump place to set up "to prevent electric shock" obvious signs:

4, down the well or before installation, the motor cavity must be filled with distilled water or non-corrosive clean cold boiling water, tighten the / water bolt, the pump on the ground test run, must be to the pump chamber water lubrication rubber bearings, instant start not more than a second, see whether the steering is the same as the steering instructions. When the pump is upright, pay attention to safety, prevent overturning injury.

5, ପମ୍ପ ଲିଫ୍ଟର ବ୍ୟବସ୍ଥା ଅନୁଯାୟୀ, ପ୍ରବାହର ପରିସର, ନିମ୍ନ ପ୍ରବାହ କିମ୍ବା ଉଚ୍ଚ ଲିଫ୍ଟ ପମ୍ପିଂ ଫୋର୍ସ, ଥ୍ରଷ୍ଟ ବିୟରିଂ ଏବଂ ପୋଷାକର ଅନ୍ୟାନ୍ୟ ଅଂଶକୁ ରୋକିବା ପାଇଁ, ମୋଟର ଓଭରଲୋଡ୍ ଜଳିଗଲା |

6, after the pump down the well, the measurement of the motor to the ground insulation resistance should not be less than 100M, after the start to observe the voltage and current, check the motor winding insulation, whether in line with the requirements; pump storage location temperature if less than freezing point, should be dry the motor cavity water, prevent the motor cavity water ice damage caused by low temperature.

ଗଠନର ସଂକ୍ଷିପ୍ତ ପରିଚୟ: ପମ୍ପ ଅଂଶ ମୁଖ୍ୟତ pump ପମ୍ପ ଶାଫ୍ଟ, ଇମ୍ପେଲର୍, ଡାଇଭର୍ସନ ସେଲ୍, ରବର ବିୟରିଂ, ଚେକ୍ ଭଲଭ୍ ବଡି (ଇଚ୍ଛାଧୀନ ଅଂଶ) ଏବଂ ଅନ୍ୟାନ୍ୟ ଉପାଦାନକୁ ନେଇ ଗଠିତ | ମୋଟର ଅଂଶ ମୁଖ୍ୟତ base ବେସ୍, ଚାପ ନିୟନ୍ତ୍ରକ ଚଳଚ୍ଚିତ୍ର, ଥ୍ରଷ୍ଟ ବିୟରିଂ, ଥ୍ରଷ୍ଟ ପ୍ଲେଟ୍, ଲୋୟର ଗାଇଡ୍ ବିରିଂ ସିଟ୍, ଷ୍ଟାଟର୍, ରୋଟର୍, ଉପର ଗାଇଡ୍ ବିରିଂ ସିଟ୍, ବାଲି ରିଙ୍ଗ, ୱାଟର ଇନଲେଟ୍ ବିଭାଗ, କେବୁଲ୍ ଏବଂ ଅନ୍ୟାନ୍ୟ ଉପାଦାନକୁ ନେଇ ଗଠିତ |

ଉତ୍ପାଦର ମୁଖ୍ୟ ବ features ଶିଷ୍ଟ୍ୟଗୁଡିକ ଅନ୍ତର୍ଭୁକ୍ତ:

 ,, ମୋଟର ହେଉଛି ଏକ ଜଳ ଭର୍ତି ଓଦା ଜଳମଗ୍ନ ତିନି-ପର୍ଯ୍ୟାୟ ଅସନ୍ତୁଳିତ ମୋଟର, ମୋଟର ଗୁହାଳ ବିଶୁଦ୍ଧ ପାଣିରେ ପରିପୂର୍ଣ୍ଣ, ମୋଟରକୁ ଥଣ୍ଡା କରିବା ଏବଂ ବିୟରିଂକୁ ତେଲ କରିବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ, ମୋଟରର ତଳେ ଥିବା ଚାପ ନିୟନ୍ତ୍ରକ ଚଳଚ୍ଚିତ୍ରକୁ ନିୟନ୍ତ୍ରଣ କରିବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ | ମଟରର ତାପମାତ୍ରା ବୃଦ୍ଧି ହେତୁ ଶରୀର ଭିତରେ ଥିବା ଜଳର ବିସ୍ତାର ଏବଂ ସଂକୋଚନ ଚାପ ପାର୍ଥକ୍ୟ |

 ,, କୂଅ ପାଣିରେ ଥିବା ବାଲିକୁ ମୋଟର ଭିତରକୁ ପ୍ରବେଶ ନକରିବା ପାଇଁ, ମୋଟର ଶାଫ୍ଟର ଉପର ମୁଣ୍ଡରେ ଦୁଇଟି ତେଲ ସିଲ୍ ଅଛି ଏବଂ ବାଲି ପ୍ରତିରୋଧ structure ାଞ୍ଚା ଗଠନ ପାଇଁ ଏକ ବାଲୁକା ରିଙ୍ଗ ଲଗାଯାଇଛି |

 3, ଆରମ୍ଭ କରିବା ସମୟରେ ପମ୍ପ ଶାଫ୍ଟକୁ ଚାଲିବାକୁ ରୋକିବା ପାଇଁ, ପମ୍ପ ଶାଫ୍ଟ ଏବଂ ମୋଟର ଶାଫ୍ଟ ଏକ ଯୋଡି ଦ୍ୱାରା ସଂଯୁକ୍ତ ହୋଇଥାଏ ଏବଂ ମୋଟରର ନିମ୍ନ ଭାଗରେ ଏକ ଉପର ଥ୍ରଷ୍ଟ ବିୟରିଂ ସ୍ଥାପିତ ହୋଇଥାଏ |

 4, ମୋଟରର ତେଲ ଏବଂ ପମ୍ପ ଭାରୀକରଣ ହେଉଛି ଜଳ ତେଲ |

 ,, ମୋଟର ଷ୍ଟାଟର୍ ୱିଣ୍ଡିଙ୍ଗ୍ ଉଚ୍ଚ ଇନସୁଲେସନ୍ କାର୍ଯ୍ୟଦକ୍ଷତା ସହିତ ଉଚ୍ଚମାନର ଜଳମଗ୍ନ ମୋଟର ୱିଣ୍ଡିଙ୍ଗ୍ ତାରରେ ନିର୍ମିତ |

 6, ପମ୍ପଟି ସରଳ ଗଠନ ଏବଂ ଉତ୍ତମ ବ technical ଷୟିକ କାର୍ଯ୍ୟଦକ୍ଷତା ସହିତ କମ୍ପ୍ୟୁଟର CAD ଦ୍ୱାରା ଡିଜାଇନ୍ ହୋଇଛି |

(1) ସ୍ଥାପନ ପୂର୍ବରୁ ପ୍ରସ୍ତୁତି:
1. ବୁଡ଼ିଯାଉଥିବା ପମ୍ପ ମାନୁଆଲରେ ନିର୍ଦ୍ଦିଷ୍ଟ ବ୍ୟବହାର ଅବସ୍ଥା ଏବଂ ପରିସର ପୂରଣ କରେ କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ |
2. ଜଳମଗ୍ନ ପମ୍ପର ସର୍ବାଧିକ ବାହ୍ୟ ବ୍ୟାସ ସହିତ ସମାନ ଥିବା ଏକ ଭାରୀ ଅବଜେକ୍ଟ ବ୍ୟବହାର କରି, କୂଅର ଇନେଲଡିମିଟର ଜଳମଗ୍ନ ପମ୍ପକୁ ଫିଟ୍ କରିପାରିବ କି ନାହିଁ ମାପ କର, ଏବଂ କୂଅର ଗଭୀରତା ସ୍ଥାପନ ଆବଶ୍ୟକତା ପୂରଣ କରେ କି ନାହିଁ ମାପ |
3. କୂଅଟି ସଫା ଅଛି କି ନାହିଁ ଏବଂ କୂଅର ଜଳ ଅସ୍ଥିର ଅଛି କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ | ଜଳମଗ୍ନ ଇଲେକ୍ଟ୍ରିକ୍ ପମ୍ପକୁ ଅକାଳ କ୍ଷତି ନହେବା ପାଇଁ ୱେଲର୍ ପମ୍ପ କାଦୁଅ ଏବଂ ବାଲି ପାଣି ଧୋଇବା ପାଇଁ କଦାପି ଜଳମଗ୍ନ ଇଲେକ୍ଟ୍ରିକ୍ ପମ୍ପ ବ୍ୟବହାର କରନ୍ତୁ ନାହିଁ |
4. ୱେଲହେଡ୍ ସଂସ୍ଥାପନ କ୍ଲମ୍ପର ସ୍ଥିତି ଉପଯୁକ୍ତ କି ନୁହେଁ ଏବଂ ଏହା ସମଗ୍ର ୟୁନିଟ୍ ର ଗୁଣବତ୍ତା ସହ୍ୟ କରିପାରିବ କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ |
5. ମାନୁଆଲରେ ଥିବା ଆସେମ୍ବଲି ଚିତ୍ର ଅନୁଯାୟୀ ଜଳମଗ୍ନ ପମ୍ପ ଉପାଦାନଗୁଡ଼ିକ ସଂପୂର୍ଣ୍ଣ ଏବଂ ସଠିକ୍ ଭାବରେ ସଂସ୍ଥାପିତ ହୋଇଛି କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ ଫିଲ୍ଟର ସ୍କ୍ରିନକୁ କା ove ଼ନ୍ତୁ ଏବଂ ଏହା ନମନୀୟ ଭାବରେ ଘୂର୍ଣ୍ଣନ କରୁଛି କି ନାହିଁ ଦେଖିବା ପାଇଁ କପଲିଂକୁ ଘୂର୍ଣ୍ଣନ କରନ୍ତୁ |
6. ୱାଟର ସ୍କ୍ରୁ ଖୋଲନ୍ତୁ ଏବଂ ମୋଟର ଗୁହାଳକୁ ପରିଷ୍କାର, କ୍ଷତିକାରକ ପାଣିରେ ଭରନ୍ତୁ (ଟିପ୍ପଣୀ। ଏହାକୁ ଫିଲ କରିବାକୁ ନିଶ୍ଚିତ ହୁଅନ୍ତୁ), ତା’ପରେ ୱାଟର ସ୍କ୍ରୁକୁ ଟାଣନ୍ତୁ | 12 ଘଣ୍ଟା ଜଳ ଇଞ୍ଜେକ୍ସନ୍ ପରେ, 500V କମ୍ପନ ଟେବୁଲ୍ ସହିତ ମାପ କରାଯିବାବେଳେ ମୋଟରର ଇନସୁଲେସନ୍ ପ୍ରତିରୋଧ 150M Q ରୁ କମ୍ ହେବା ଉଚିତ୍ ନୁହେଁ |

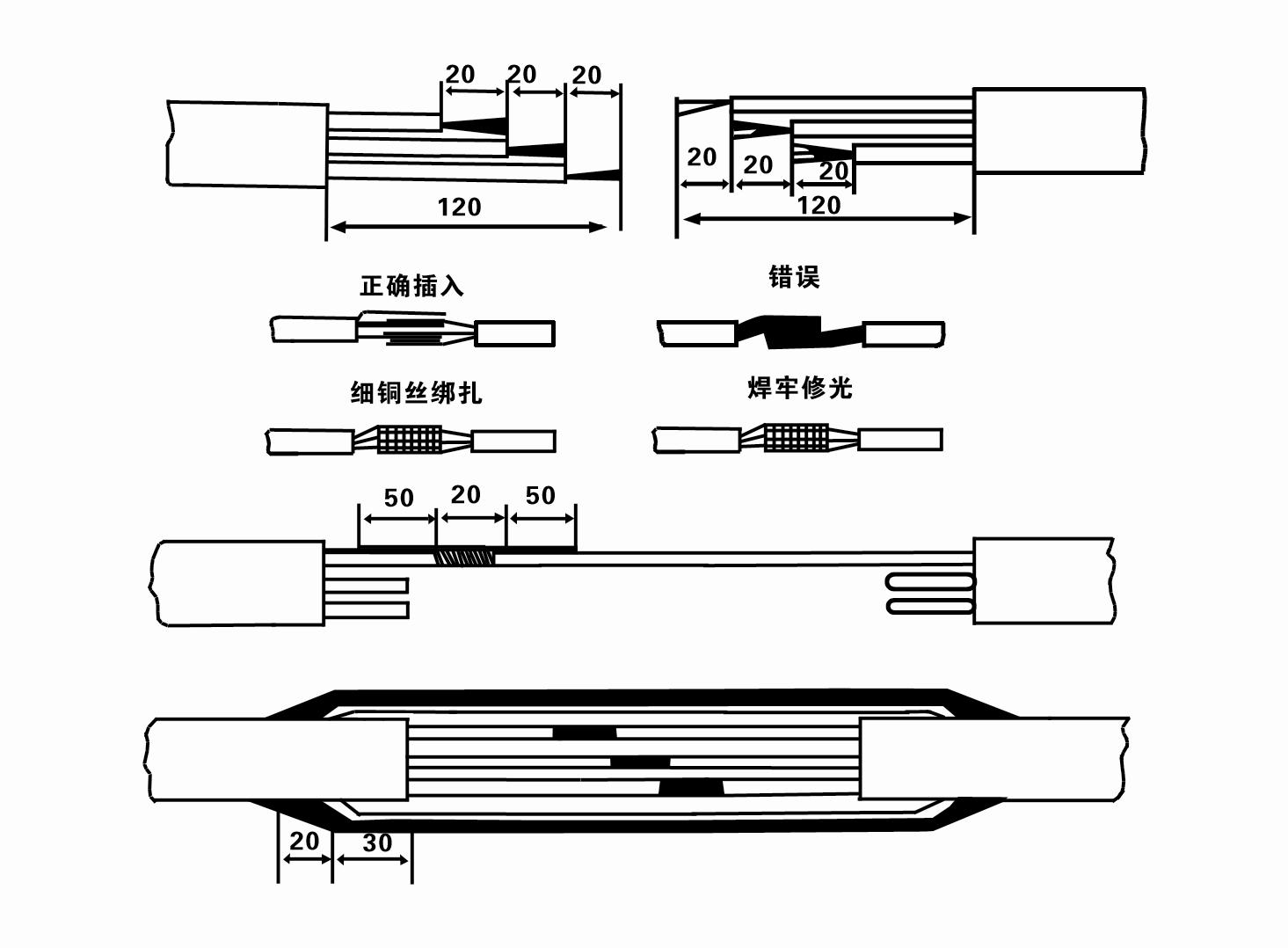

7. କେବୁଲ୍ ଗଣ୍ଠି, ଯାଉଥିବା କେବୁଲର ଗୋଟିଏ ପ୍ରାନ୍ତରୁ 120 ମିମି ରବର ସ୍ଲିଭ୍ କାଟି ଦିଅନ୍ତୁ ଏବଂ ଇଲେକ୍ଟ୍ରିକାଲ୍ ଚ if କିଦାର ସହିତ ମେଳ ଖାଉଥିବା କେବୁଲ୍ ତିନିଟି ମୂଳ ତାରର ଦ length ର୍ଘ୍ୟକୁ ଏକ ପାହାଚ ଆକାରରେ, 20 ମିମି ତମ୍ବା କୋରରୁ ଛାଣି ଦିଅନ୍ତୁ, ଅକ୍ସାଇଡ୍ର ସ୍କ୍ରାପ୍ | ତମ୍ବା ତାରର ବାହାରେ ଏକ ଛୁରୀ କିମ୍ବା ବାଲି କପଡା ସହିତ ସ୍ତର, ଏବଂ ଦୁଇଟି ସଂଯୁକ୍ତ ତାରର ଶେଷକୁ ପାଲିରରେ ଭର୍ତ୍ତି କର | ସ୍ତରକୁ ସୂକ୍ଷ୍ମ ତମ୍ବା ତାରରେ ବାନ୍ଧିବା ପରେ ଏହାକୁ ଭଲ ଭାବରେ ଏବଂ ଦୃ ly ଭାବରେ ବିକ୍ରୟ କର, ଏବଂ ଯେକ any ଣସି ବାଲି | ଭୂପୃଷ୍ଠରେ ବୁର୍ସ୍ | ତାପରେ, ତିନୋଟି ଗଣ୍ଠିକୁ, ପଲିଭେଷ୍ଟର ଇନସୁଲେସନ୍ ଟେପ୍ ବ୍ୟବହାର କରି ତିନୋଟି ଲଭର୍ ପାଇଁ ଏକ ଅର୍ଦ୍ଧ ଷ୍ଟାକ୍ manner ଙ୍ଗରେ ଗୁଡ଼ାଇ ରଖ | ରାପିଙ୍ଗ୍ ସ୍ତରର ଦୁଇ ମୁଣ୍ଡକୁ ଟାଇଟ୍ୱିଥ୍ ନାଇଅନ୍ ସୂତା ସହିତ ଗୁଡ଼ାଇ ଦିଅ, ଏବଂ ତାପରେ ତିନୋଟି ସ୍ତର ପାଇଁ ଟେପ୍ ଗୁଡ଼ାଇବା ପାଇଁ ଏକ ଅର୍ଦ୍ଧ ଷ୍ଟାକ୍ଡ୍ ପଦ୍ଧତି ବ୍ୟବହାର କର | ତିନୋଟି ସ୍ତର ପାଇଁ ଉଚ୍ଚ ଚାପର ଇନସୁଲେସନ୍ ଟେପ୍ ସହିତ ଆଉଟଲେୟାରକୁ ଗୁଡ଼ାନ୍ତୁ | ଶେଷରେ, ଥ୍ରେଷ୍ଟ୍ରାଣ୍ଡଗୁଡ଼ିକୁ ଏକତ୍ର ଫୋଲ୍ କରନ୍ତୁ ଏବଂ ବାରମ୍ବାର ଉଚ୍ଚ ଚାପର ଟେପ୍ ସହିତ ପାଞ୍ଚ ଖେଳାଳିଙ୍କ ପାଇଁ ଗୁଡ଼ାଇ ଦିଅନ୍ତୁ | ପ୍ରତ୍ୟେକ ସ୍ତରକୁ ଦୃ ly ଭାବରେ ବାନ୍ଧିବା ଆବଶ୍ୟକ, ଏବଂ ଇଣ୍ଟରଲେୟର ଗଣ୍ଠିଗୁଡିକ ଟାଣ ଏବଂ ଫିମ୍ ହେବା ଆବଶ୍ୟକ ଯାହା ଇନସୁଲେସନକୁ ଜଳ ପ୍ରବେଶ ନକରିବା ଏବଂ ନଷ୍ଟ କରିବା ପାଇଁ, ଗୁଡ଼ାଇ ରଖିବା ପରେ, 20 ° c ରୁମ ତାପମାତ୍ରାରେ 12 ଘଣ୍ଟା ପାଇଁ ପାଣିରେ ଭିଜାନ୍ତୁ, ଏବଂ କମ୍ପନ ଟେବୁଲ ସହିତ ଇନସୁଲେସନ୍ ପ୍ରତିରୋଧକୁ ମାପନ୍ତୁ | , ଯାହା 100M than ରୁ କମ୍ ହେବା ଉଚିତ୍ ନୁହେଁ |

ସଂଲଗ୍ନ କେବୁଲ ତାରର ପ୍ରକ୍ରିୟା ଚିତ୍ର ନିମ୍ନଲିଖିତ ଅଟେ:

8. ତିନି-ପର୍ଯ୍ୟାୟ ତାରଗୁଡ଼ିକ ସଂଯୁକ୍ତ କି ନାହିଁ ଏବଂ ଡିସି ପ୍ରତିରୋଧ ପ୍ରାୟ ସନ୍ତୁଳିତ ଅଛି କି ନାହିଁ ଯାଞ୍ଚ କରିବାକୁ ଏକ ମଲ୍ଟିମିଟର ବ୍ୟବହାର କରନ୍ତୁ |
9. ସର୍କିଟ ଏବଂ ଟ୍ରାନ୍ସଫର୍ମର କ୍ଷମତା ଓଭରଲୋଡ୍ ହୋଇଛି କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ, ଏବଂ ତାପରେ ଓଭରଲୋଡ୍ ସୁରକ୍ଷା ସୁଇଚ୍ କିମ୍ବା ପ୍ରାରମ୍ଭ ଉପକରଣକୁ ସଂଯୋଗ କରନ୍ତୁ | ନିର୍ଦ୍ଦିଷ୍ଟ ମଡେଲଗୁଡିକ ପାଇଁ ସାରଣୀ 2 ଦେଖନ୍ତୁ, ଏବଂ ତା’ପରେ ପମ୍ପରେ ରବର ବିୟରିଂକୁ ତେଲ କରିବା ପାଇଁ ୱାଟର ପମ୍ପ ଆଉଟଲେଟରୁ ୱାଟର ପମ୍ପରେ ଏକ ବାଲ୍ଟି ପାଣି our ାଳନ୍ତୁ, ଏବଂ ତାପରେ ଜଳମଗ୍ନ ଇଲେକ୍ଟ୍ରିକ୍ ପମ୍ପକୁ ସିଧା ଏବଂ ସ୍ଥିର ରଖନ୍ତୁ | ଷ୍ଟାର୍ଟ (ଏକ ସେକେଣ୍ଡରୁ ଅଧିକ ନୁହେଁ) | ଏବଂ ଷ୍ଟିଅରିଂ ଦିଗଟି ଷ୍ଟିଅରିଂ ସଙ୍କେତ ସହିତ ସମାନ କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ | ଯଦି ନୁହେଁ, ତିନୋଟି ପର୍ଯ୍ୟାୟ କେବୁଲର ଯେକ two ଣସି ଦୁଇଟି ସଂଯୋଜକକୁ ଅଦଳବଦଳ କରନ୍ତୁ | ତା’ପରେ ଫିଲ୍ଟର ସଂସ୍ଥାପନ କରନ୍ତୁ ଏବଂ କୂଅକୁ ଯିବାକୁ ପ୍ରସ୍ତୁତ ହୁଅନ୍ତୁ | ଯଦି ବିଶେଷ ଉତ୍ସବରେ ବ୍ୟବହୃତ ହୁଏ (ଯେପରିକି ଖାଲ, ଖାଲ, ନଦୀ, ପୋଖରୀ, ପୋଖରୀ ଇତ୍ୟାଦି), ବ electric ଦ୍ୟୁତିକ ପମ୍ପ ନିଶ୍ଚିତ ଭାବରେ ଗ୍ରାଉଣ୍ଡ୍ ହେବା ଆବଶ୍ୟକ |

(୨) ସ୍ଥାପନ ଉପକରଣ ଏବଂ ଉପକରଣଗୁଡ଼ିକ:
1. ଦୁଇ ଟନ୍ରୁ ଅଧିକ ପାଇଁ ଏକ ଯୁଗଳ ଉଠାଇବା ଶୃଙ୍ଖଳା |
2. ଚାରି ମିଟରରୁ କମ୍ ଉଚ୍ଚତା ବିଶିଷ୍ଟ ଏକ ତ୍ରିପାଠୀ |
3. ଦୁଇଟି ing ୁଲୁଥିବା ଦଉଡି (ତାର ଦଉଡି) ଯାହା ଏକ ଟନ୍ରୁ ଅଧିକ ଓଜନ ବହନ କରିପାରିବ (ଜଳ ପମ୍ପଗୁଡ଼ିକର ସମ୍ପୂର୍ଣ୍ଣ ସେଟ୍ ର ଭାର ବହନ କରିପାରିବ) |
4. ଦୁଇଟି ଯୁଗଳ କ୍ଲମ୍ପ୍ସ (ସ୍ପ୍ଲିଣ୍ଟସ୍) ସଂସ୍ଥାପନ କରନ୍ତୁ |
5. ରେଞ୍ଚ, ହାତୁଡ଼ି, ସ୍କ୍ରୁ ଡ୍ରାଇଭର, ବ electrical ଦ୍ୟୁତିକ ଉପକରଣ ଏବଂ ଯନ୍ତ୍ର ଇତ୍ୟାଦି |

(3) ଇଲେକ୍ଟ୍ରିକ୍ ପମ୍ପ ସ୍ଥାପନ:
1. ବୁଡ଼ିଯାଉଥିବା ବ electric ଦ୍ୟୁତିକ ପମ୍ପର ସ୍ଥାପନ ଚିତ୍ର ଚିତ୍ର 2 ରେ ଦର୍ଶାଯାଇଛି | ନିର୍ଦ୍ଦିଷ୍ଟ ସ୍ଥାପନ ପରିମାଣ ସାରଣୀ 3 "ଜଳମଗ୍ନ ଇଲେକ୍ଟ୍ରିକ୍ ପମ୍ପର ସ୍ଥାପନ ଆକାରର ତାଲିକା" ରେ ଦର୍ଶାଯାଇଛି |

2. 30 ମିଟରରୁ କମ୍ ମୁଣ୍ଡ ଥିବା ଜଳମଗ୍ନ ବ electric ଦ୍ୟୁତିକ ପମ୍ପଗୁଡିକ ହୋସ୍ ଏବଂ ତାର ଦଉଡି କିମ୍ବା ଅନ୍ୟ ହେମ୍ପ ଦଉଡି ବ୍ୟବହାର କରି ସିଧାସଳଖ କୂଅକୁ ଉଠାଯାଇପାରିବ ଯାହା ପାଇପ୍ ରେ ଥିବା ସମସ୍ତ ମେସିନ୍, ୱାଟର ପାଇପ୍ ଏବଂ ଜଳର ସମ୍ପୂର୍ଣ୍ଣ ଓଜନ ବହନ କରିପାରିବ |

3. 30 ମିଟରରୁ ଅଧିକ ମୁଣ୍ଡ ଥିବା ପମ୍ପଗୁଡ଼ିକ ଇସ୍ପାତ ପାଇପ୍ ବ୍ୟବହାର କରନ୍ତି, ଏବଂ ସ୍ଥାପନ କ୍ରମ ନିମ୍ନଲିଖିତ ଅଟେ:
ୱାଟର ପମ୍ପ ଅଂଶର ଉପର ମୁଣ୍ଡକୁ ବନ୍ଦ କରିବା ପାଇଁ ଏକ କ୍ଲମ୍ପ ବ୍ୟବହାର କରନ୍ତୁ (ମୋଟର ଏବଂ ୱାଟର ପମ୍ପ ଏହି ସମୟରେ ସଂଯୁକ୍ତ ହୋଇଛି), ଏହାକୁ ଏକ ing ୁଲୁଥିବା ଶିକୁଳିରେ ଉଠାନ୍ତୁ, ଏବଂ ଧୀରେ ଧୀରେ କୂଅରେ ବାନ୍ଧନ୍ତୁ ଯେପର୍ଯ୍ୟନ୍ତ କୂଅରେ ଥିବା କ୍ଲମ୍ପକୁ ରଖନ୍ତୁ ଏବଂ ଅପସାରଣ କରନ୍ତୁ | ଫାଶୀ ଶୃଙ୍ଖଳା |
A ଏକ ପାଇପ୍ କୁ ବନ୍ଦ କରିବା ପାଇଁ ଅନ୍ୟ ଏକ ଯୋଡା କ୍ଲମ୍ପ ବ୍ୟବହାର କରନ୍ତୁ, ଏହାକୁ ଫ୍ଲେଞ୍ଜ୍ ଠାରୁ 15 ସେମି ଦୂରରେ ଏକ ing ୁଲୁଥିବା ଶୃଙ୍ଖଳା ସହିତ ଉଠାନ୍ତୁ ଏବଂ ଏହାକୁ ଧୀରେ ଧୀରେ ତଳକୁ ଖସାନ୍ତୁ | ପାଇପ୍ ଫ୍ଲେଞ୍ଜ୍ ଏବଂ ପମ୍ପ ଫ୍ଲେଞ୍ଜ୍ ମଧ୍ୟରେ ରବର ପ୍ୟାଡ୍ ରଖନ୍ତୁ ଏବଂ ପାଇପ୍ ଟାଣନ୍ତୁ ଏବଂ ବୋଲ୍ଟ, ବାଦାମ ଏବଂ ବସନ୍ତ ୱାଶର୍ ସହିତ ସମାନ ଭାବରେ ପମ୍ପ କରନ୍ତୁ |
Sub ଜଳମଗ୍ନ ପମ୍ପକୁ ସାମାନ୍ୟ ଉପରକୁ ଉଠାନ୍ତୁ, ୱାଟର ପମ୍ପର ଉପର ମୁଣ୍ଡରେ ଥିବା କ୍ଲମ୍ପକୁ ବାହାର କରନ୍ତୁ, ଏକ ପ୍ଲାଷ୍ଟିକ ଟେପ ସହିତ କେବୁଲକୁ ୱାଟର ପାଇପ ସହିତ ଦୃ ly ଭାବରେ ବାନ୍ଧନ୍ତୁ ଏବଂ କୂଅଟି କୂଅରେ ରଖାଯିବା ପର୍ଯ୍ୟନ୍ତ ଏହାକୁ ଧୀରେ ଧୀରେ ବାନ୍ଧନ୍ତୁ |
ସମସ୍ତ ଜଳ ପାଇପକୁ କୂଅରେ ବାନ୍ଧିବା ପାଇଁ ସମାନ ପଦ୍ଧତି ବ୍ୟବହାର କରନ୍ତୁ |
Lead ଲିଡ୍-ଆଉଟ୍ କେବୁଲ୍ କଣ୍ଟ୍ରୋଲ୍ ସୁଇଚ୍ ସହିତ ସଂଯୁକ୍ତ ହେବା ପରେ, ଏହା ତିନି-ପର୍ଯ୍ୟାୟ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ସହିତ ସଂଯୁକ୍ତ |

(4) ସ୍ଥାପନ ସମୟରେ ଧ୍ୟାନ ଦେବାକୁ ଥିବା ଜିନିଷଗୁଡିକ:
1. ଯଦି ପମ୍ପିଂ ପ୍ରକ୍ରିୟା ସମୟରେ ଏକ ଜାମିଙ୍ଗ ଘଟଣା ଦେଖିବାକୁ ମିଳେ, ତେବେ ଜାମିଂ ପଏଣ୍ଟକୁ ଦୂର କରିବା ପାଇଁ ପାଣି ପାଇପ୍ ଟର୍ନ୍ କିମ୍ବା ଟାଣନ୍ତୁ | ଯଦି ବିଭିନ୍ନ ପଦକ୍ଷେପ ଏପର୍ଯ୍ୟନ୍ତ କାମ କରୁନାହିଁ, ଦୟାକରି ବୁଡ଼ି ଯାଉଥିବା ବ electric ଦ୍ୟୁତିକ ପମ୍ପ ଏବଂ କୂଅର କ୍ଷତି ନହେବା ପାଇଁ ପମ୍ପକୁ ବାଧ୍ୟ କରନ୍ତୁ ନାହିଁ |
2. ସଂସ୍ଥାପନ ସମୟରେ, ପ୍ରତ୍ୟେକ ପାଇପ୍ ର ଫ୍ଲେଞ୍ଜରେ ଏକ ରବର ପ୍ୟାଡ୍ ରଖାଯାଇ ସମାନ ଭାବରେ ଟାଣ କରାଯିବା ଉଚିତ |
3. ଯେତେବେଳେ ୱାଟର ପମ୍ପକୁ କୂଅକୁ ଓହ୍ଲାଇ ଦିଆଯାଏ, ସେତେବେଳେ ଏହାକୁ କୂଅ ପାଇପ୍ ମ middle ିରେ ରଖାଯିବା ଉଚିତ୍ ଯେ ପମ୍ପଟି କୂଅ କାନ୍ଥକୁ ଦୀର୍ଘ ସମୟ ଧରି ଚାଲିବ ନାହିଁ, ଯାହା ଦ୍ the ାରା ପମ୍ପ କମ୍ପିବ ଏବଂ ମୋଟର ସ୍ୱିପ୍ ହୋଇ ଜଳିଯିବ | ।
4. କୂଅର ପ୍ରବାହିତ ବାଲି ଏବଂ ସିଲ୍ଟ ଅବସ୍ଥା ଅନୁଯାୟୀ କୂଅର ତଳ ପର୍ଯ୍ୟନ୍ତ ପାଣି ପମ୍ପର ଗଭୀରତା ନିର୍ଣ୍ଣୟ କର | ପମ୍ପକୁ କାଦୁଅରେ ପୋତି ଦିଅନ୍ତୁ ନାହିଁ | ୱାଟର ପମ୍ପରୁ କୂଅର ତଳ ପର୍ଯ୍ୟନ୍ତ ଦୂରତା ସାଧାରଣତ 3 3 ମିଟରରୁ କମ୍ ନୁହେଁ (ଚିତ୍ର 2 ଦେଖନ୍ତୁ) |
5. ଜଳ ପମ୍ପର ଜଳ ପ୍ରବେଶ ଗଭୀରତା ଗତିଶୀଳ ଜଳ ସ୍ତରରୁ ୱାଟର ଇନଲେଟ୍ ନୋଡ ପର୍ଯ୍ୟନ୍ତ 1-1.5 ମିଟରରୁ କମ୍ ହେବା ଉଚିତ୍ ନୁହେଁ (ଚିତ୍ର 2 ଦେଖନ୍ତୁ) | ଅନ୍ୟଥା, ୱାଟର ପମ୍ପ ବିୟରିଂଗୁଡିକ ସହଜରେ ନଷ୍ଟ ହୋଇପାରେ |
6. ୱାଟର ପମ୍ପର ଲିଫ୍ଟ ବହୁତ କମ୍ ହୋଇପାରିବ ନାହିଁ | ଅନ୍ୟଥା, ରେଟେଡ୍ ଫ୍ଲୋ ପଏଣ୍ଟରେ ପମ୍ପ ପ୍ରବାହକୁ ନିୟନ୍ତ୍ରଣ କରିବା ପାଇଁ ୱେଲହେଡ୍ ୱାଟର ପାଇପଲାଇନରେ ଏକ ଗେଟ୍ ଭଲଭ୍ ସ୍ଥାପନ କରାଯିବା ଆବଶ୍ୟକ, ବୃହତ ପ୍ରବାହ ହାର ହେତୁ ମୋଟରକୁ ଅଧିକ ଲୋଡ୍ ହୋଇ ପୋଡି ନଯିବା ପାଇଁ |
7. ଯେତେବେଳେ ୱାଟର ପମ୍ପ ଚାଲୁଥାଏ, ଜଳ ଉତ୍ପାଦନ ନିରନ୍ତର ଏବଂ ଏପରିକି, କରେଣ୍ଟ ସ୍ଥିର ହେବା ଉଚିତ (ରେଟିଂ କାର୍ଯ୍ୟ ପରିସ୍ଥିତିରେ, ସାଧାରଣତ the ରେଟେଡ୍ କରେଣ୍ଟ୍ର 10% ରୁ ଅଧିକ ନୁହେଁ), ଏବଂ କ vib ଣସି କମ୍ପନ କିମ୍ବା ଶବ୍ଦ ରହିବା ଉଚିତ୍ ନୁହେଁ | ଯଦି କ ab ଣସି ଅସ୍ୱାଭାବିକତା ଥାଏ, ଏହାର କାରଣ ଖୋଜିବା ଏବଂ ଏହାକୁ ଦୂର କରିବା ପାଇଁ ଯନ୍ତ୍ରକୁ ବନ୍ଦ କରାଯିବା ଉଚିତ୍ |
8. ସଂସ୍ଥାପନ କରିବା ସମୟରେ, ମୋଟର ଗ୍ରାଉଣ୍ଡିଂ ତାରର ସେଟିଂ ପ୍ରତି ଧ୍ୟାନ ଦିଅନ୍ତୁ (ଚିତ୍ର 2 ଦେଖନ୍ତୁ) | ଯେତେବେଳେ ପାଣି ପାଇପ୍ ଏକ ଇସ୍ପାତ ପାଇପ୍ ଅଟେ, ଏହାକୁ କୂଅ ମୁଣ୍ଡରୁ ବାହାର କର; ଯେତେବେଳେ ପାଣି ପାଇପ୍ ଏକ ପ୍ଲାଷ୍ଟିକ୍ ପାଇପ୍ ଅଟେ, ଏହାକୁ ଇଲେକ୍ଟ୍ରିକ୍ ପମ୍ପର ଗ୍ରାଉଣ୍ଡ୍ ମାର୍କରୁ ନେଇଯାଅ |

• 1. ଜଳମଗ୍ନ ପମ୍ପ ସଂସ୍ଥାପିତ ହେବା ପରେ, ପୁନର୍ବାର ସୁଇଚ୍ ରୁ ଇନସୁଲେସନ୍ ପ୍ରତିରୋଧ ଏବଂ ତିନି-ପର୍ଯ୍ୟାୟ ଚାଳନା ଯାଞ୍ଚ କରନ୍ତୁ, ଯନ୍ତ୍ର ଏବଂ ପ୍ରାରମ୍ଭ ଉପକରଣର ସଂଯୋଗ ଭୁଲ କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ, ଯଦି କ problem ଣସି ଅସୁବିଧା ନାହିଁ, ତେବେ ପରୀକ୍ଷା ମେସିନ୍ ଆରମ୍ଭ ହୋଇପାରିବ, ଏବଂ ଉପକରଣର ସୂଚକ ପଠନ ଆରମ୍ଭ ପରେ ନାମପ୍ଲେଟରେ ନିର୍ଦ୍ଦିଷ୍ଟ ହୋଇଥିବା ରେଟେଡ୍ ଭୋଲଟେଜ୍ ଏବଂ କରେଣ୍ଟକୁ ଅତିକ୍ରମ କରେ କି ନାହିଁ ଦେଖ, ଏବଂ ପମ୍ପରେ ଶବ୍ଦ ଏବଂ କମ୍ପନ ଘଟଣା ଅଛି କି ନାହିଁ ଦେଖ, ଏବଂ ସବୁକିଛି ସ୍ୱାଭାବିକ ହେଲେ କାର୍ଯ୍ୟକ୍ଷମ କର |
• 2. ଚାରି ଘଣ୍ଟା ପାଇଁ ପମ୍ପର ପ୍ରଥମ କାର୍ଯ୍ୟ ପରେ, ଥର୍ମାଲ୍ ଇନସୁଲେସନ୍ ପ୍ରତିରୋଧକୁ ଶୀଘ୍ର ପରୀକ୍ଷା କରିବା ପାଇଁ ମୋଟରକୁ ବନ୍ଦ କରାଯିବା ଉଚିତ ଏବଂ ଏହାର ମୂଲ୍ୟ 0.5। Me ମେଗାହମ୍ ଠାରୁ କମ୍ ହେବା ଉଚିତ୍ ନୁହେଁ |
• 3. ପମ୍ପ ବନ୍ଦ ହେବା ପରେ, ପାଇପ୍ ରେ ଥିବା ଜଳ ସ୍ତମ୍ଭକୁ ସମ୍ପୂର୍ଣ୍ଣ ରୂପେ ପ୍ରତିଫଳିତ ନହେବା ଏବଂ ଅତ୍ୟଧିକ ମୋଟର କରେଣ୍ଟ୍ ଏବଂ ବର୍ନଆଉଟ୍ ନହେବା ପାଇଁ ଏହାକୁ ପାଞ୍ଚ ମିନିଟ୍ ପରେ ଆରମ୍ଭ କରିବା ଉଚିତ |
• 4. ପମ୍ପକୁ ସାଧାରଣ କାର୍ଯ୍ୟରେ ଲଗାଯିବା ପରେ, ଏହାର ସେବା ଜୀବନ ବ olong ାଇବା ପାଇଁ, ଯୋଗାଣ ଭୋଲଟେଜ୍, ୱାର୍କିଂ କରେଣ୍ଟ ଏବଂ ଇନସୁଲେସନ୍ ପ୍ରତିରୋଧ ନିୟମିତ କି ନୁହେଁ ତାହା ଯାଞ୍ଚ କରିବା ଆବଶ୍ୟକ | ଯଦି ନିମ୍ନଲିଖିତ ସର୍ତ୍ତଗୁଡିକ ମିଳେ, ତ୍ରୁଟି ନିବାରଣ ପାଇଁ ତୁରନ୍ତ ପମ୍ପ ବନ୍ଦ କରାଯିବା ଉଚିତ |
•
• - ରେଟେଡ୍ ଅବସ୍ଥାରେ, କରେଣ୍ଟ୍ 20% ଅତିକ୍ରମ କରିଛି |
• - ଗତିଶୀଳ ଜଳ ସ୍ତର ଜଳ ଇନଲେଟ୍ ବିଭାଗକୁ ଖସିଯାଏ, ଯାହା ମଧ୍ୟବର୍ତ୍ତୀ ଜଳ ସୃଷ୍ଟି କରେ |
• - ଜଳମଗ୍ନ ପମ୍ପରେ ଭୟଙ୍କର କମ୍ପନ ବା ଶବ୍ଦ ଥାଏ |
• - ଯୋଗାଣ ଭୋଲଟେଜ୍ 340 ଭୋଲ୍ଟରୁ କମ୍ ଅଟେ |
• - ଏକ ଫ୍ୟୁଜ୍ ଜଳିଯାଇଛି |
• - ଜଳ ଯୋଗାଣ ପାଇପ୍ ନଷ୍ଟ ହୋଇଯାଇଛି |
• - ମୋଟରର ଥର୍ମାଲ୍ ଇନସୁଲେସନ୍ ପ୍ରତିରୋଧ 0.5। Me ମେଗାହମ୍ ଠାରୁ କମ୍ ଅଟେ |
•
• Unit disassembly:
• (1)Untie the cable tie, remove the pipeline part, and remove the wire plate.
• (2)screw down the water bolt, put the water in the motor chamber.
• (3)remove the filter, loose the fixed screw on the coupling to fix the motor shaft.
• (4)screw down the bolt connecting the water inlet section with the motor, and separate the pump from the motor (pay attention to the unit cushion when separating, to prevent the bending of the pump shaft)
• (5)the disassembly sequence of the pump is: (see figure 1) water inlet section, impeller, diversion shell, impeller...... check valve body, when removing the impeller, use special tools to loosen the conical sleeve of the fixed impeller first, and avoid bending and bruising the pump shaft in the process of disassembly.
• (6)the disassembly process of the motor is: (see figure 1) place the motor on the platform, and remove the nuts, base, shaft head locking nut, thrust plate, key, lower guide bearing seat and double head bolt from the bottom of the motor in turn, and then take out the rotor (pay attention not to damage the wire package) and finally remove the connecting section and upper guide bearing seat.
• (7)unit assembly: before assembly, the rust and dirt of the parts should be cleaned, and the mating surface and fasteners coated with sealant, and then assembled in the opposite order of disassembly (the motor shaft moves up and down after assembly for about one millimeter), after assembly, the coupling should be flexible, and then the filter screen test machine. Submersible pumps shall be taken out of the well for dismantling and maintenance according to Article 5 after a year of operation, or less than a year of operation but two years of diving time, and the worn parts shall be replaced.
•

 1, ମୋଟର ଗୁହାଳରେ ପାଣି ବାହାର କର (ବିଶେଷତ winter ଶୀତଦିନେ ମୋଟରକୁ ଫ୍ରିଜ୍ ନହେବା ପାଇଁ), ଏବଂ କେବୁଲକୁ ଭଲ ଭାବରେ ବାନ୍ଧ |

 2, ତାପମାତ୍ରା 40 ° C ରୁ କମ୍ ଥିବା କ୍ଷତିକାରକ ପଦାର୍ଥ ଏବଂ ଗ୍ୟାସ୍ ବିନା ଏକ ଇନଡୋର ରୁମରେ ରଖନ୍ତୁ |

 ,, ଦୀର୍ଘକାଳୀନ ବ୍ୟବହାର ଜଳମଗ୍ନ ପମ୍ପଗୁଡ଼ିକର କଳଙ୍କ ପ୍ରତିରୋଧ ପ୍ରତି ଧ୍ୟାନ ଦେବା ଉଚିତ୍ |

01 ଗଭୀର କୂଅର ଜଳ ଗ୍ରହଣ |

02 ଉଚ୍ଚମାନର ଜଳ ଯୋଗାଣ |

03 ପର୍ବତ ଜଳ ଯୋଗାଣ |

04 ଟାୱାର ପାଣି |

05 କୃଷି ଜଳସେଚନ |

06 ଉଦ୍ୟାନ ଜଳସେଚନ |

07 ନଦୀ ଜଳ ଗ୍ରହଣ

08 ଘରୋଇ ଜଳ |
