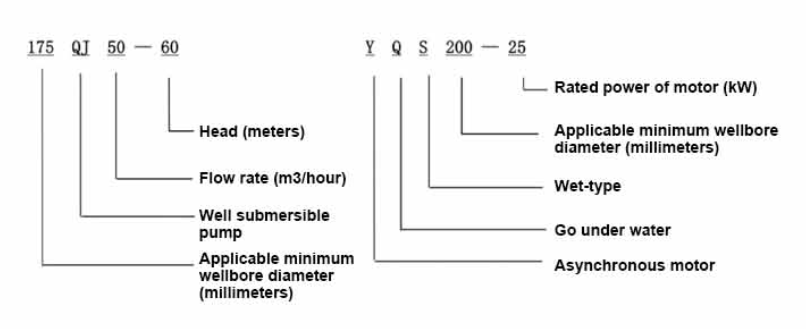

200QJB Çuň guýy suwa çümdüriji nasos

This product adopts variable frequency winding design, ensuring the motor stable long-term conversion operation between 1HZ-50HZ. Its characteristics of energy saving and prolonged service life make it an ideal choice. Through this design, users can achieve efficient energy utilization while prolonging the service life of the product, which meets the modern society's demand for environmental protection and sustainable development. Whether for industrial production or home use, this product will bring users more convenient and efficient experience, becoming the leading choice in the industry.

This three-phase AC 380V (tolerance ± 5%), 50HZ (tolerance ± 1%) submersible pump is a reliable pump equipment, can be used in a variety of application scenarios. In terms of the use of conditions, to ensure good water quality, including water temperature is not higher than 20 °C, solid impurities content is not more than 0.01%, pH value is 6.5-8.5, hydrogen sulfide content is not more than 1.5mg / L, chloride ion content is not more than 400mg / L. The motor adopts a closed or water-filled wet structure, the inner cavity must be filled with clean water before use to prevent false filling. The pump must be completely immersed in water, and the immersion depth shall not exceed 70m, the distance from the bottom of the pump and the bottom of the well shall not be less than 3m. The water source shall meet the requirements of the pump inflow and continuous operation, the pump water control in the rated flow of 0.7-1.2 times. The well must be vertical, the pump can not be used horizontally or tilted, only vertical use. The pump must be equipped with cables and external overload protection device as required. It is strictly prohibited to dry turn the pump test. The design of the equipment is safe and reliable, meets the use of standards, is an indispensable ideal choice in all kinds of engineering projects and industrial applications.

This well submersible pump is designed for clean water. It is strictly prohibited to discharge sediment and mud in the newly drilled well. The voltage standard of the submersible pump is 380/50HZ. Other voltage levels of the submersible motor need to be customized. Underground cables must be waterproof and equipped with start-up equipment, such as distribution box, etc. Start-up equipment should have common motor comprehensive protection functions, such as short circuit overload protection, phase loss protection, undervoltage protection, grounding protection, idling protection, etc., so that the protection device can trip in time in case of abnormal conditions. The pump must be reliably grounded during installation and use. It is prohibited to push and pull the switch when hands and feet are wet. The power supply must be cut off before installation and maintenance of the pump. An obvious "anti-electric shock" sign must be set up where the pump is used. Before going down the well or installation, the inner cavity of the motor must be filled with distilled water or non-corrosive clean cold water, and the water / drain bolts must be tightened. When testing the pump on the ground, water must be injected into the pump chamber to lubricate the rubber bearings. The instantaneous start time shall not exceed one second to check whether the steering is correct, as indicated by the steering indicator. Pay attention to safety and ensure that the pump is erected to prevent overturning and causing injury. Strictly in accordance with the provisions of the pump lift and flow range of use, to prevent the pump with a large flow at low lift, or at high lift with a large pull, resulting in extreme wear of thrust bearings and other parts, the motor overload burnout. After the pump into the well, the need to measure the insulation resistance of the motor and the ground, not less than 100MΩ. After the start, regular observation of voltage and current, check whether the motor winding insulation meets the requirements of the provisions. If the temperature of the storage location is lower than the freezing point, the water in the motor cavity should be drained to prevent the water in the motor cavity from freezing and damaging the motor due to low temperature.

Gurluşyň gysgaça girizilmegi: nasos bölegi esasan nasos ştatyndan, hereketlendirijiden, diwersiýa gabygyndan, rezin rulmadan, klapan korpusyndan (goşmaça böleklerden) we beýleki böleklerden durýar. Motor bölegi esasan esas, basyşy kadalaşdyryjy film, zyňylýan podşipnik, zyňylýan plastinka, aşaky gollanma oturgyjy, stator, rotor, ýokarky gollanma oturgyjy, gum halkasy, suw giriş bölümi, kabel we beýleki böleklerden durýar.

Önümiň esasy aýratynlyklary:

1.The motor is a water-filled wet submersible three-phase asynchronous motor, the motor cavity is full of clean water, used to cool the motor and lubricate the bearing, the pressure regulating film at the bottom of the motor is used to adjust the expansion and contraction pressure difference of the water inside the body caused by the change of the temperature rise of the motor.

 2, Guýy suwundaky gumlaryň motora girmeginiň öňüni almak üçin hereketlendiriji şahanyň ýokarky ujy iki sany ýag möhüri bilen enjamlaşdyrylýar we gumuň öňüni alyş gurluşyny emele getirmek üçin çäge halkasy oturdylýar.

 3, Işledilende nasos şahasynyň işlemezliginiň öňüni almak üçin nasos ştaty we hereketlendiriji wilka birikdirilýär we hereketlendirijiniň aşaky böleginde ýokarky zolakly podşipnik oturdylýar.

 4, Motoryň ýagy we nasos göterijisi suw çalmakdyr.

 5, Motor stator sargysy ýokary izolýasiýa öndürijiligi bilen ýokary hilli suwa çümýän motor egriji simden ýasalýar.

 6, Nasos ýönekeý gurluşy we gowy tehniki öndürijiligi bilen CAD kompýuter tarapyndan döredildi.

(1) Gurmakdan öň taýýarlyk:
1. Suwa çümýän nasosyň gollanmada görkezilen ulanyş şertlerine we gerimine laýyk gelýändigini barlaň.
2. Suwa çümýän nasosyň daşky diametrine deň bolan agyr obýekte ulanmak, guýynyň inneldiametriniň suwa çümýän nasosyna laýyk bolup biljekdigini ýa-da guýynyň çuňlugynyň gurnama talaplaryna laýyk gelýändigini ölçäň.
3. Guýynyň arassa bolandygyny ýa-da guýynyň suwunyň bulaşykdygyny barlaň. Suwa çümýän elektrik nasosyna wagtyndan öň zeper ýetmezligi üçin, garşylaýjy nasos palçyklaryny we gum suwlaryny ýuwmak üçin hiç wagt suwa çümýän elektrik nasosyny ulanmaň.
4. Kelleli gurnama gysgyjynyň ýagdaýynyň laýykdygyny ýa-da tutuş bölümiň hiline çydap biljekdigini barlaň
5. Gollanma gurnama diagrammasyna laýyklykda suwa çümýän nasos bölekleriniň doly we dogry gurlandygyny barlaň Süzgüç ekranyny aýyryň we çeýe aýlanýandygyny ýa-da ýokdugyny aýlaň.
6. Suw nurbatyny aýryň we motor boşlugyny arassa, poslamaýan suw bilen dolduryň (bellik ediň. 12 sagat suw sanjymyndan soň, 500V titreýän stol bilen ölçelende motoryň izolýasiýa garşylygy 150M Q-dan pes bolmaly däldir.

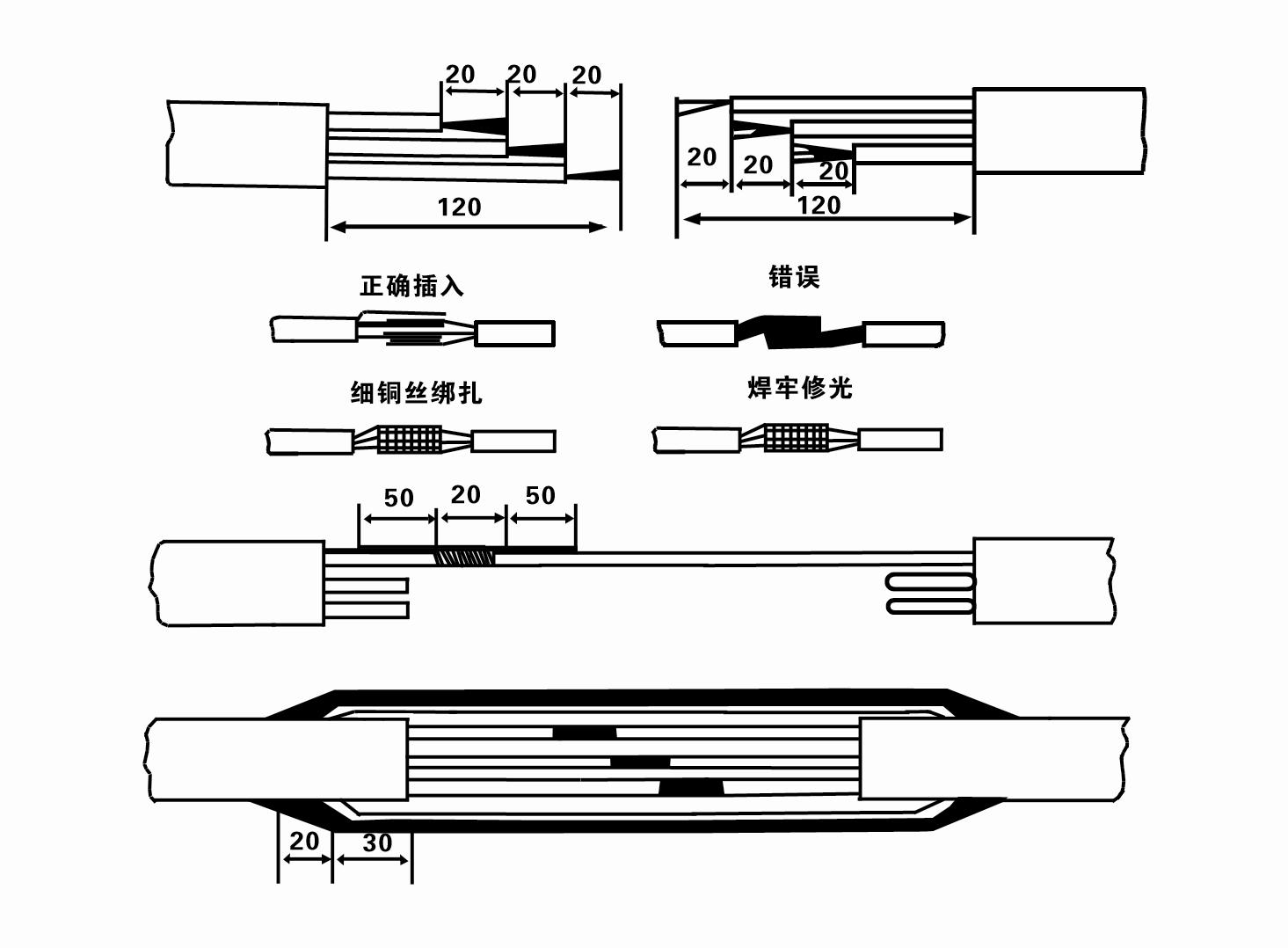

7. Kabel birleşmesi, çykýan kabeliň bir ujundan 120 mm rezin ýeňi kesiň we elektrikçiniň pyçakly gabat gelýän kabeli basgançakly üç ýadro siminiň uzynlygyny 20 mm mis ýadrosyny gabyň, oksidiň galyndylaryny kesiň. mis simiň daşyndaky pyçak ýa-da gum mata bilen gatlak we iki sany birikdirilen simiň ujuny palirlere salyň. Gatlagy inçe mis sim bilen daňanyňyzdan soň, ony gowy we pugta lehimläň we islendik biriniň gumy. üstünde gabyklar. Soňra üç boguny berkitiň, üç sany söýgüli üçin ýarym gaplanan görnüşde poliwester izolýasiýa lentasyny ulanyň. Ionapylýan gatlagyň iki ujuny nyion ýüplügi bilen örtüň we lentany üç gatlak bilen örtmek üçin ýarym gaplanan usuly ulanyň. Daşky gatlagy üç gatlak üçin ýokary basyşly izolýasiýa lentasy bilen örtüň. Ahyrynda, üçburçluklary bir ýere jemläň we ýokary basyşly lenta bilen bäş oýunçy üçin birnäçe gezek örtüň. Her gat gaty berk daňylmalydyr we suwuň izolýasiýa girmeginiň we zaýalanmagynyň öňüni almak üçin birleşdiriji bogunlar berk we ýuka bolmaly, Gaplanylandan soň, 20 ° C temperaturada suwa 12 sagat çümdüriň we izolýasiýa garşylygyny titreýän stol bilen ölçäň. , 100M than-dan az bolmaly däldir

Berkidilen kabel simleriniň diagrammasy aşakdaky ýaly:

8. Üç fazaly simleriň birikdirilendigini ýa-da DC garşylygynyň takmynan deňagramlydygyny ýa-da ýokdugyny barlamak üçin multimetr ulanyň.
9. Zynjyryň we transformatoryň kuwwatynyň aşa ýüklenendigini ýa-da ýokdugyny barlaň, soňra bolsa artykmaç gorag wyklýuçatelini ýa-da başlangyç enjamlary birikdiriň. Specificörite modeller üçin 2-nji tablisa serediň, soňra nasosdaky rezin podşipnikleri ýaglamak üçin suw nasosynyň rozetkasyndan bir bedre suw guýuň, soňra suwa çümýän elektrik nasosyny dik we durnukly ýerleşdiriň. Başlaň (bir sekuntdan köp bolmaly däl) we ruluň rul belgisine laýyk gelýändigini barlaň. Notok bolsa, üç fazaly kabeliň islendik iki birikdirijisini çalyşyň. Soňra süzgüçi guruň we guýynyň aşagyna gitmäge taýynlaň. Specialörite ýagdaýlarda (garymlar, garymlar, derýalar, howuzlar, howuzlar we ş.m.) ulanylsa, elektrik nasosy ygtybarly bolmaly.

(2) Gurnama enjamlary we gurallary:
1. Iki tonnadan gowrak göteriji zynjyr.
2. Dikligi dört metrden az bolmadyk üçburçluk.
3. Bir tonnadan gowrak agramy göterip bilýän iki sany asma ýüp (simli ýüpler) (suw nasoslarynyň doly toplumynyň agramyny göterip biler).
4. Iki jübüt gysgyç guruň.
5. Kirpikler, çekiçler, otwýortkalar, elektrik gurallary we gurallar we ş.m.

(3) Elektrik nasosyny oturtmak:
1. Suwa çümýän elektrik nasosynyň gurnama diagrammasy 2-nji suratda görkezilýär. Gurluşyň anyk ölçegleri 3-nji tablisada "Suwasty elektrik nasosynyň gurnama ölçegleriniň sanawy" görkezilýär.

2. Kellesi 30 metrden az bolan suwa çümdürilen elektrik nasoslary, ähli maşynyň, suw turbalarynyň we turbalardaky suwuň doly agramyny göterip bilýän şlanglar we sim arkanlary ýa-da beýleki kenep ýüpleri bilen göni guýa çykarylyp bilner.

3. 30 metrden gowrak kellesi bolan nasoslar polat turbalary ulanýarlar we gurnama yzygiderliligi aşakdaky ýaly:
Water Suw nasos böleginiň ýokarky ujuny gysmak üçin gysgyç ulanyň (motor we suw nasosy şu wagt birikdirildi), asylan zynjyr bilen galdyryň we guýynyň başyna gysgyç goýýançaňyz we haýallyk bilen guýa daňyň. asma zynjyr.
A Turbany gysmak, flanesden 15 sm uzaklykda asylan zynjyr bilen götermek we haýallyk bilen aşak düşürmek üçin başga bir gysgyç ulanyň. Turbanyň flanesleri bilen nasos flanesleriniň arasynda rezin paneli ýerleşdiriň we turbany berkidiň we boltlar, hozlar we pru springina ýuwujylar bilen deň derejede nasoslaň.
Sub Çökýän nasosy birneme ýokaryk galdyryň, suw nasosynyň ýokarky ujundaky gysgyçlary aýyryň, kabeli suw turbasyna plastmassa lenta bilen berkidiň we gysgyç guýynyň başyna goýulýança ýuwaş-ýuwaşdan daňyň.
Water waterhli suw turbalaryny guýa baglamak üçin şol bir usuly ulanyň.
Lead Gurluş kabeli dolandyryş wyklýuçateline birikdirilenden soň, üç fazaly elektrik üpjünçiligine birikdirilýär.

(4) Gurmak wagtynda bellemeli zatlar:
1. Sordurmak prosesinde dykyzlyk hadysasy tapylsa, dykylýan nokady ýeňip geçmek üçin suw turbasyny öwüriň ýa-da çekiň. Dürli çäreler henizem işlemeýän bolsa, suwa çümýän elektrik nasosyna we guýa zeper ýetmezligi üçin nasosy aşak mejbur etmäň.
2. Gurmak wagtynda her turbanyň flanesine rezin pad goýulmaly we deň derejede berkidilmeli.
3. Suw nasosy guýa düşürilende, nasosyň titremegine we motoryň süpürilmegine we ýanmagyna sebäp bolup, nasosyň guýynyň diwaryna uzak wagtlap işlemezligi üçin guýynyň turbasynyň ortasyna goýulmalydyr. .
4. Guýynyň akýan çäge we palçyk şertlerine görä guýynyň düýbüne suw nasosynyň çuňlugyny kesgitläň. Nasosy palçykda jaýlamaň. Suw nasosyndan guýynyň düýbüne çenli aralyk, adatça, 3 metrden az däl (2-nji surata serediň).
5. Suw nasosynyň suw giriş çuňlugy dinamiki suw derejesinden suw girelgesine çenli 1-1,5 metrden az bolmaly däldir (2-nji surata serediň). Otherwiseogsam, suw nasosynyň podşipnikleri aňsat zaýalanmagy mümkin.
6. Suw nasosynyň göterilmegi gaty pes bolup bilmez. Otherwiseogsam, uly akym tizligi sebäpli motoryň aşa köp ýüklenmeginiň we ýanmagynyň öňüni almak üçin, kesgitlenen akym nokadyndaky nasos akymyna gözegçilik etmek üçin guýy suw geçirijisine derwezeli klapan oturdylmalydyr.
7. Suw nasosy işleýän mahaly, suw çykarylyşy üznüksiz bolmaly we hatda tok durnukly bolmaly (bahalandyrylan iş şertlerinde, adatça bahalandyrylan tokyň 10% -inden köp bolmaly däldir) we yrgyldy ýa-da ses bolmaly däldir. Anormallik bar bolsa, sebäbini bilmek we ýok etmek üçin enjamy saklamaly.
8. Gurnanyňyzda, hereketlendirijiniň toprak siminiň sazlanmagyna üns beriň (2-nji surata serediň). Suw turbasy polat turba bolanda, ony guýy gysgyjyndan alyp gidiň; suw turbasy plastik turba bolanda, ony elektrik nasosynyň toprak belgisinden alyp çykyň.

• 1. Suwa çümdüriji nasos gurlansoň, wyklýuçatelden izolýasiýa garşylygyny we üç fazaly geçirijini täzeden barlaň, guralyň we başlangyç enjamyň birikmesiniň nädogrydygyny barlaň, kynçylyk ýok bolsa synag enjamy başlap biler, we guralyň görkezijileriniň okalmagy, başlandan soň at ýazgysynda görkezilen naprýatageeniýeden we tokdan ýokarydygyny ýa-da nasosyň ses we yrgyldy hadysasynyň bardygyny ýa-da ýokdugyny synlaň we hemme zat kadaly bolsa işe giriziň.
• 2. Nasos dört sagatlap ilkinji gezek işledilenden soň, ýylylyk izolýasiýa garşylygyny çalt barlamak üçin motor ýapylmaly we bahasy 0,5 megaohmdan pes bolmaly däldir.
• 3. Nasos ýapylansoň, turbadaky suw sütüniniň doly şöhlelenmeginiň we hereketlendirijiniň aşa köp tok we ýanmagyna sebäp bolmazlygy üçin bäş minutdan soň başlamaly.
• 4. Nasos kadaly işe girizilenden soň, hyzmat möhletini uzaltmak üçin üpjünçilik naprýa .eniýesiniň, işleýän tok we izolýasiýa garşylygynyň kadalydygyny ýa-da ýokdugyny barlamaly. Aşakdaky şertler tapylsa, näsazlyklary düzetmek üçin nasos derrew ýapylmalydyr.
•
• - Bahalandyrylan ýagdaýda tok 20% -den geçýär.
• - Dinamiki suw derejesi, aralyk suwuň döremegine sebäp bolup, suw giriş bölümine düşýär.
• - Suwa çümýän nasosda güýçli titremek ýa-da ses bar.
• - Üpjünçilik naprýa .eniýesi 340 woltdan pesdir.
•
• 5.A fuse is burned out.
• 6.The water supply pipe is damaged.
• 7.The motor's thermal insulation resistance is lower than 0.5 megaohm.
•
• Unit disassembly:
• 1.Untie the cable tie, remove the pipeline part, and remove the wire plate.
• 2.screw down the water bolt, put the water in the motor chamber.
• 3.remove the filter, loose the fixed screw on the coupling to fix the motor shaft.
• 4.screw down the bolt connecting the water inlet section with the motor, and separate the pump from the motor (pay attention to the unit cushion when separating, to prevent the bending of the pump shaft)
• 5.the disassembly sequence of the pump is: (see figure 1) water inlet section, impeller, diversion shell, impeller...... check valve body, when removing the impeller, use special tools to loosen the conical sleeve of the fixed impeller first, and avoid bending and bruising the pump shaft in the process of disassembly.
• 6.the disassembly process of the motor is: (see figure 1) place the motor on the platform, and remove the nuts, base, shaft head locking nut, thrust plate, key, lower guide bearing seat and double head bolt from the bottom of the motor in turn, and then take out the rotor (pay attention not to damage the wire package) and finally remove the connecting section and upper guide bearing seat.
• 7.unit assembly: before assembly, the rust and dirt of the parts should be cleaned, and the mating surface and fasteners coated with sealant, and then assembled in the opposite order of disassembly (the motor shaft moves up and down after assembly for about one millimeter), after assembly, the coupling should be flexible, and then the filter screen test machine. Submersible pumps shall be taken out of the well for dismantling and maintenance according to Article 5 after a year of operation, or less than a year of operation but two years of diving time, and the worn parts shall be replaced.

 1, motor boşlugyna suw goýuň (esasanam gyşda motoryň doňmazlygy üçin) we kabeli gowy daňyň.

 2, 40 ° C-den pes temperaturada poslaýjy maddalar we gazlar bolmazdan ýapyk otagda saklaň.

 3, uzak wagtlap ulanmak suwa çümýän nasoslaryň posynyň öňüni almaga üns bermelidir.
