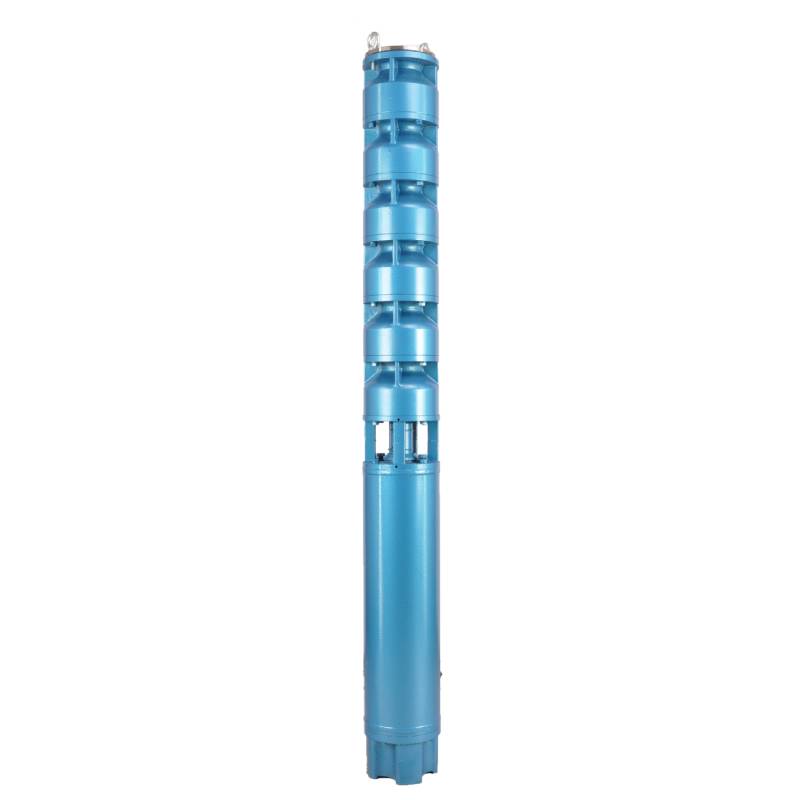

175QJR טיף געזונט סאַבמערסיבלע פּאָמפּע

נעמען אָעם פּראַסעסינג! לויט צו באַניצער באדערפענישן, פּלאַן און פּראָדוצירן פון פאַרשידן טייפּס פון ספּעציעל באדערפענישן פון ניט-נאָרמאַל סאַבמערסיבאַל מאָטאָר און פּאָמפּע. די פּראָדוקט ימפּלאַמענטיישאַן סטאַנדאַרדס: GB/T2816-2014 "געזונט סאַבמערסיבלע פּאָמפּע", GB/T2818-2014 "געזונט סאַבמערסיבלע ייסינגקראַנאַס מאָטאָר". ווהאַצאַפּפּ: 17855846335

קאָנטאַקט איצט PDF DOWNLOAD

דעטאַילס

טאַגס

פּראָדוקט איבערבליק

This product is designed for underground hot water mining and is suitable for water temperatures below 100°C. It has high temperature resistance, corrosion resistance and aging resistance. This product is very suitable for use in underground hot water mining environments, which can effectively deal with high temperatures and corrosion of various chemical substances, while having good aging resistance, ensuring stable operation of equipment for a long time. Whether it is needed to be used in harsh mining environments or in the face of high water temperatures, this product can provide reliable protection, ensuring continuous operation and efficient work of equipment.

תּנאָים פון ניץ

Product introduction: we recommend this product is equipped with three-phase AC 380V (tolerance + / - 1%), 50HZ (tolerance + / - 1%) power supply. Water quality requirements are strict, the water temperature shall not be higher than 20 °C, the content of solid impurities (mass ratio) shall not be greater than 0.01%; PH value (pH) between 6.5-8.5; hydrogen sulfide content shall not be greater than 1.5mg/L; chloride ion content shall not exceed 400mg/L. The product is equipped with a closed or water-cooled wet structure motor. Before use, the inner cavity of the submersible motor shall be filled with clean water to prevent empty. Then tighten the water injection and air exhaust screws, otherwise it is prohibited to use. The submersible pump must be completely immersed in water to operate, the penetration depth shall not exceed 70 meters, and the distance between the bottom of the submersible pump and the bottom of the well shall not be less than 3 meters. The inflow of well water shall meet the water output and continuous operation requirements of the submersible pump, and the water output of the pump shall be controlled between 0.7 and 1.2 times the rated flow. The well must be vertical, and the submersible pump can not be used horizontally or dumped, but only vertically. The submersible pump must be equipped with cables as required, and is equipped with external overload protection device. It is prohibited to test the pump without water and no load.

מאָדעל טייַטש

175QJR Deep Well Submersible Pump

טייל מאָדעל רעפערענץ

מאָדעל	לויפן (מ3/ה)	קאָפּ (מ)	ראָטאַטינג ספּיד (טוישן / פונט)	וואַסער פּאָמפּע (%)	אָוטלעט דיאַמעטער (מם)	אָנווענדלעך געזונט דיאַמעטער (מם)	רייטאַד power(KW）	רייטאַד וואָולטידזש (V)	רייטאַד קראַנט (א)	מאָטאָר עפעקטיווקייַט (%)	power factorcosφ	אַפּאַראַט ראַדיאַל מאַקסימום גרייס (מם)
175QJ10-42	10	42	2850	53	50	175אויבן	3	380	7.8	74.0	0.79	168
175QJ10-56		56					4		10.1	76.0	0.79
175QJ10-70		70					4		10.1	76.0	0.79
175QJ10-84		84					5.5		13.6	77.0	0.8
175QJ10-112		112					7.5		18.4	77.5	0.8
175QJ10-126		126					7.5		18.4	77.5	0.8
175QJ10-140		140					9.2		22.1	78.0	0.81
175QJ15-42	15	42	2850	58	50	175אויבן	4	380	10.1	76.0	0.79	168
175QJ15-55		55					5.5		13.6	77.0	0.8
175QJ15-65		65					5.5		13.6	77.0	0.8
175QJ15-85		85					7.5		18.4	77.5	0.8
175QJ15-112		112					9.2		22.1	78.0	0.81
175QJ20-26	20	26	2850	64	50	175אויבן	3	380	7.8	74.0	0.79	168
175QJ20-39		39					4		10.1	76.0	0.79
175QJ20-52		52					5.5		13.6	77.0	0.8
175QJ20-78		78					7.5		18.4	77.5	0.8
175QJ20-91		91					9.2		22.1	78.0	0.81
175QJ20-104		104					11		26.1	79.0	0.81
175QJ20-130		130					13		30.1	80.0	0.82
175QJ20-156		156					15		34.7	80.0	0.82
175QJ20-182		187					18.5		42.6	80.5	0.82
175QJ20-208		208					22		49.7	81.0	0.83
175QJ20-247		247					25		56.5	81.0	0.83
175QJ20-273		273					30		66.6	81.5	0.84
175QJ20-299		299					30		66.6	81.5	0.84
175QJ20-325		325					32		71.0	81.5	0.84
175QJ20-364		364					37		82.1	81.5	0.84
175QJ25-26	25	26	2850	66	65	175אויבן	3	380	7.8	74.0	0.79	168
175QJ25-39		39					5.5		13.6	77.0	0.8
175QJ25-65	25	65	2850	66	65	175אויבן	7.5	380	18.4	77.5	0.8	168
175QJ25-78		78					9.2		22.1	78.0	0.81
175QJ25-91		91					11		26.1	79.0	0.81
175QJ25-104		104					13		30.1	80.0	0.82
175QJ25-130		130					15		34.7	80.0	0.82
175QJ25-156		156					18.5		42.6	80.5	0.82
175QJ25-182		182					22		49.7	81.0	0.83
175QJ25-208		208					25		56.5	81.0	0.83
175QJ25-221		221					30		66.6	81.5	0.84
175QJ25-247		247					30		66.6	81.5	0.84
175QJ25-260		260					32		71.0	81.5	0.84
175QJ25-299		299					37		82.1	81.5	0.84
175QJ30-30	30	30	2850	67	80	175אויבן	4	380	10.1	76.0	0.79	168
175QJ30-40		40					5.5		13.6	77.0	0.8
175QJ32-24	32	24	2850	67	80	175אויבן	4	380	10.1	76.0	0.79	168
175QJ32-36		36					5.5		13.6	77.0	0.8
175QJ32-48		48					7.5		18.4	77.5	0.8
175QJ32-60		60					9.2		22.1	78.0	0.81
175QJ32-72		72					11		26.1	79.0	0.81
175QJ32-84		84					13		30.1	80.0	0.82
175QJ32-96		96					15		34.7	80.0	0.82
175QJ32-120		120					18.5		42.6	80.5	0.82
175QJ32-144		144					22		49.7	81.0	0.83
175QJ32-168		168					25		56.5	81.0	0.83
175QJ32-180		180					30		66.6	81.5	0.84
175QJ32-192		192					30		66.6	81.5	0.84
175QJ32-204		204					32		71.0	81.5	0.84
175QJ32-240		240					37		82.1	81.5	0.84
175QJ35-60	35	60	2850	67	80	175אויבן	10	380	25.0	78.0	0.78	168
175QJ35-75		75					13		30.1	80.0	0.82
175QJ35-100		100					17		40.9	80.0	0.79
175QJ40-24	40	24	2850	70	80	175אויבן	5.5	380	13.6	77.0	0.8	168
175QJ40-30		30					5.5		13.6	77.0	0.8
175QJ40-36		36					7.5		18.4	77.5	0.8
175QJ40-48		48					9.2		22.1	78.0	0.81
175QJ40-60		60					11		26.1	79.0	0.81
175QJ40-72		72					13		30.1	80.0	0.82
175QJ40-84		84					15		34.7	80.0	0.82
175QJ40-96		96					18.5		42.6	80.5	0.82
175QJ40-120		120					22		49.7	81.0	0.83
175QJ40-132		132					25		56.5	81.0	0.83
175QJ40-144		144					30		66.6	81.5	0.84
175QJ40-156		156					30		66.6	81.5	0.84
175QJ40-168		168					32		71.0	81.5	0.84
175QJ40-192		192					37		82.1	81.5	0.84
175QJ50-24	50	24	2850	72	80	175אויבן	5.5	380	13.6	77.0	0.8	168
175QJ50-36		36					9.2		22.1	78.0	0.81
175QJ50-48		48					11		26.1	79.0	0.81
175QJ50-60		60					13		30.1	80.0	0.82
175QJ50-70		70					17		40.9	80.0	0.79
175QJ50-84		84					18.5		42.6	80.5	0.82
175QJ50-96		96					22		49.7	81.0	0.83
175QJ50-108		108					25		56.5	81.0	0.83
175QJ50-120		120					30		66.6	81.5	0.84
175QJ50-132		132					30		66.6	81.5	0.84
175QJ50-144		144					32		71.0	81.5	0.84
175QJ50-156		156					37		82.1	81.5	0.84
175QJ63-22	63	22	2850	72	80	175אויבן	7.5	380	18.4	77.5	0.8	168
175QJ63-44		44					13		30.1	80.0	0.82
175QJ63-55		55					15		34.7	80.0	0.82
175QJ63-66		66					18.5		42.6	80.5	0.82
175QJ63-77		77					22		49.7	81.0	0.83
175QJ63-88		88					25		56.5	81.0	0.83
175QJ63-99	63	99	2850	72	80	175אויבן	30	380	66.6	81.5	0.84	168
175QJ63-110		110					32		71.0	81.5	0.84
175QJ63-132		132					37		82.1	81.5	0.84
175QJ80-9	80	9	2850	73	100	175אויבן	4	380	10.1	76.0	0.79	168
175QJ80-18		18					7.5		18.4	77.5	0.8
175QJ80-27		27					11		26.1	79.0	0.81
175QJ80-36		36					15		34.7	80.0	0.82
175QJ80-45		45					18.5		42.6	80.5	0.82
175QJ80-54		54					22		49.7	81.0	0.83
175QJ80-63		63					25		56.5	81.0	0.83
175QJ80-72		72					25		56.5	81.0	0.83
175QJ80-81		81					30		66.6	81.5	0.84
175QJ80-90		90					32		71.0	81.5	0.84
175QJ80-98		98					37		82.1	81.5	0.84

זיכערקייַט פּריקאָשאַנז

1, well submersible pump for clean water pump, prohibit the new well, pumping sediment and muddy water,

2, well water pump voltage grade of 380/50HZ, the use of other voltage grades of submersible motors need to be customized. The underground cable must use waterproof cable, must be equipped with starting equipment, such as distribution box, start not ready should have commonly used motor comprehensive protection function, such as short circuit overload protection, phase protection, undervoltage protection, grounding protection, idling protection, in case of abnormal conditions, the protection device should be timely action trip.

3, the installation and use of the pump must be reliably grounded, prohibit the push and pull switch when the hands and feet are wet, the installation and maintenance of the pump must be cut off the power supply, the use of the pump place to set up "to prevent electric shock" obvious signs:

4, down the well or before installation, the motor cavity must be filled with distilled water or non-corrosive clean cold boiling water, tighten the / water bolt, the pump on the ground test run, must be to the pump chamber water lubrication rubber bearings, instant start not more than a second, see whether the steering is the same as the steering instructions. When the pump is upright, pay attention to safety, prevent overturning injury.

5, שטרענג לויט צו די פּראַוויזשאַנז פון די פּאָמפּע הייבן, לויפן קייט פון נוצן, צו פאַרמייַדן נידעריק לויפן אָדער הויך הייבן פּאַמפּינג קראַפט, די שטויס שייַכעס און אנדערע טיילן פון די טראָגן, די מאָטאָר אָווערלאָאַד פארברענט

6, after the pump down the well, the measurement of the motor to the ground insulation resistance should not be less than 100M, after the start to observe the voltage and current, check the motor winding insulation, whether in line with the requirements; pump storage location temperature if less than freezing point, should be dry the motor cavity water, prevent the motor cavity water ice damage caused by low temperature.

הקדמה צו סטרוקטור

קורץ הקדמה פון סטרוקטור: פּאָמפּע טייל איז דער הויפּט פארפאסט פון פּאָמפּע שטיל, ימפּעללער, דייווערזשאַן שאָל, גומע שייַכעס, טשעק וואַלוו גוף (אַפּשאַנאַל טיילן) און אנדערע קאַמפּאָונאַנץ. מאָטאָר טייל איז דער הויפּט קאַמפּאָוזד פון באַזע, דרוק רעגיאַלייטינג פילם, שטויס שייַכעס, שטויס טעלער , נידעריקער פירן שייַכעס אַוועקזעצן, סטאַטאָר, ראָוטער, אויבערשטער פירן שייַכעס אַוועקזעצן, זאַמד רינג, וואַסער ינלעט אָפּטיילונג, קאַבלע און אנדערע קאַמפּאָונאַנץ.

די הויפּט פֿעיִקייטן פון די פּראָדוקט אַרייַננעמען:

1, דער מאָטאָר איז אַ וואַסער-אָנגעפילט נאַס סאַבמערסיבאַל דריי-פאַסע ייסינגקראַנאַס מאָטאָר, די מאָטאָר קאַוואַטי איז פול פון ריין וואַסער, געניצט צו קילן די מאָטאָר און שמירן די שייַכעס, די דרוק רעגיאַלייטינג פילם אין די דנאָ פון די מאָטאָר איז געניצט צו סטרויערן די יקספּאַנשאַן און צונויפצי דרוק חילוק פון די וואַסער אין דעם גוף געפֿירט דורך די ענדערונג פון די טעמפּעראַטור העכערונג פון די מאָטאָר.

2, אין סדר צו פאַרמייַדן די זאַמד אין די געזונט וואַסער פון קומט די מאָטאָר, דער אויבערשטער סוף פון די מאָטאָר שטיל איז יקוויפּט מיט צוויי ייל סתימות, און אַ זאַמד רינג איז אינסטאַלירן צו פאָרעם אַ זאַמד פאַרהיטונג סטרוקטור.

3, אין סדר צו פאַרמייַדן די פּאָמפּע שטיל לויפן אַרויף ווען סטאַרטינג, די פּאָמפּע שטיל און די מאָטאָר שטיל זענען פארבונדן דורך אַ קאַפּלינג, און אַן אויבערשטער שטויס שייַכעס איז אינסטאַלירן אין דער נידעריקער טייל פון די מאָטאָר.

4, די לובריקיישאַן פון די מאָטאָר און די פּאָמפּע שייַכעס איז וואַסער לובריקיישאַן.

5, די מאָטאָר סטאַטאָר וויינדינג איז געמאכט פון הויך קוואַליטעט סאַבמערסיבאַל מאָטאָר וויינדינג דראָט, מיט הויך ינסאַליישאַן פאָרשטעלונג.

6, די פּאָמפּע איז דיזיינד דורך קאָמפּיוטער CAD, מיט פּשוט סטרוקטור און גוט טעכניש פאָרשטעלונג.

ינסטאַלירן

(1) צוגרייטונג איידער ינסטאַלירונג:
1. קוק צי די סאַבמערסיבאַל פּאָמפּע מיץ די באַניץ טנאָים און פאַרנעם ספּעסיפיעד אין די מאַנואַל.
2. ניצן אַ שווער אָביעקט מיט אַ דיאַמעטער גלייך צו די מאַקסימום ויסווייניקסט דיאַמעטער פון די סאַבמערסיבאַל פּאָמפּע, מעסטן צי די יננעלדיאַמעטער פון די וועללבאָרע קענען פּאַסיק די סאַבמערסיבלע פּאָמפּע, און מעסטן צי די געזונט טיפקייַט טרעפן די ינסטאַלירונג באדערפענישן.
3. קוק צי די וועללבאָרע איז ריין און צי די געזונט וואַסער איז טורביד. קיינמאָל נוצן אַ סאַבמערסיבלע עלעקטריק פּאָמפּע צו וואַשן די וועלאָר פּאָמפּע בלאָטע און זאַמד וואַסער צו ויסמיידן צו פרי שעדיקן צו די סאַבמערסיבאַל עלעקטריק פּאָמפּע.
4. קוק צי די שטעלע פון די וועלכעד ינסטאַלירונג קלאַמערן איז פּאַסיק און צי עס קענען וויטסטאַנד די קוואַליטעט פון די גאנצע אַפּאַראַט
5. קוק אויב די סאַבמערסיבאַל פּאָמפּע קאַמפּאָונאַנץ זענען גאַנץ און אינסטאַלירן רעכט לויט די פֿאַרזאַמלונג דיאַגראַמע אין די מאַנואַל אַראָפּנעמען די פילטער פאַרשטעלן און דרייען די קאַפּלינג צו זען אויב עס ראָוטייץ פלעקסאַבאַל
6. ונסקרעוו די וואַסער שרויף און פּלאָמבירן די מאָטאָר קאַוואַטי מיט ריין, ניט-קעראָוסיוו וואַסער (באַמערקונג. זיין זיכער צו פּלאָמבירן עס), און פאַרשטייַפן די וואַסער שרויף. נאָך 12 שעה פון וואַסער ינדזשעקשאַן, די ינסאַליישאַן קעגנשטעל פון די מאָטאָר זאָל נישט זיין ווייניקער ווי 150 ם ק ווען געמאסטן מיט אַ 500 וו שאַקינג טיש.
7. Cable joint, cut off a 120mm rubber sleeve from one end of the outgoing cable and the matching cable with an electrician's knifethen stagger the length of the three core wires in a stepped shape, peel off a 20mm copper core, scrape of the oxide layer on theoutside of the copper wire with a knife or sand cloth, and insert the two connected wire ends in palirs.After tying the layer tightly with fine copper wire, solder it thoroughly and firmly, and sand of any. burrs on the surface. Then, forthe three joints, use polyvester insulation tape to wrap them in a semi stacked manner for three lavers. Wrap the two ends of thewrapping layer tightywith nyion thread,and then use a semi stacked method to wrap the tape for three layers. Wrap the outellayer with high-pressure insulation tape for three layers. Finally, fold the threestrands together and repeatedly wrap them for fivelayers with high-pressure tape. Each layer must be tightly tied, and the interlayer joints must be tight and fimm to prevent water frompenetrating and damaging the insulation, After wrapping, soak in water at room temperature of 20 ’c for 12 hours, and measurethe insulation resistance with a shaking table, which should not be less than 100M Ω

די אַטאַטשט קאַבלע וויירינג פּראָצעס דיאַגראַמע איז ווי גייט:
175QJR Deep Well Submersible Pump

8. ניצן אַ מולטימעטער צו קאָנטראָלירן צי די דריי-פאַסע ווירעס זענען פארבונדן און צי די דק קעגנשטעל איז בעערעך באַלאַנסט.
9. קאָנטראָלירן צי די קרייַז און טראַנספאָרמער קאַפּאַציטעט זענען אָוווערלאָודיד, און דעמאָלט פאַרבינדן די אָווערלאָאַד שוץ באַשטימען אָדער סטאַרטינג עקוויפּמענט. זען טאַבלע 2 פֿאַר ספּעציפיש מאָדעלס, און דעמאָלט גיסן אַ עמער פון וואַסער אין די וואַסער פּאָמפּע פֿון די וואַסער פּאָמפּע ווענטיל צו שמירן די גומע בערינגז אין די פּאָמפּע, און שטעלן די סאַבמערסיבאַל עלעקטריק פּאָמפּע אַפּרייט און פעסט. אָנהייב (ניט מער ווי איין רגע) און קאָנטראָלירן צי די סטירינג ריכטונג איז קאָנסיסטענט מיט די סטירינג צייכן. אויב ניט, ויסבייַטן קיין צוויי קאַנעקטערז פון די דריי-פאַסע קאַבלע. דערנאך ינסטאַלירן די פילטער און צוגרייטן צו גיין אַראָפּ די געזונט. אויב געניצט אין ספּעציעל מאל (אַזאַ ווי דיטשיז, דיטשיז, ריווערס, פּאָנדס, פּאָנדס, אאז"ו ו), די עלעקטריק פּאָמפּע מוזן זיין רילייאַבלי גראָונדעד.

(2) ייַנמאָנטירונג ויסריכט און מכשירים:
1. איין פּאָר פון ליפטינג קייטן פֿאַר מער ווי צוויי טאָנס.
2. א דרייַפוס מיט אַ ווערטיקאַל הייך פון ניט ווייניקער ווי פיר מעטער.
3. צוויי כאַנגגינג ראָפּעס (דראָט ראָפּעס) וואָס קענען טראָגן אַ וואָג פון מער ווי איין טאָן (קענען טראָגן די וואָג פון אַ גאַנץ שטעלן פון וואַסער פּאַמפּס).
4. ינסטאַלירן צוויי פּערז פון קלאַמפּס (ספּלנץ).
5. רענטשעס, האַמערס, שרויפנ - ציער, עלעקטריקאַל מכשירים און ינסטראַמאַנץ, אאז"ו ו.

(3) עלעקטריק פּאָמפּע ינסטאַלירונג:
1. די ייַנמאָנטירונג דיאַגראַמע פון די סאַבמערסיבאַל עלעקטריק פּאָמפּע איז געוויזן אין פיגורע 2. די ספּעציפיש ייַנמאָנטירונג דימענשאַנז זענען געוויזן אין טיש 3 "רשימה פון ינסטאַללאַטיאָן דימענשאַנז פון די סאַבמערסיבלע עלעקטריק פּאָמפּע".

2. סובמערסיבלע עלעקטריק פּאַמפּס מיט אַ קאָפּ ווייניקער ווי 30 מעטער קענען זיין כויסטיד גלייַך אין די געזונט ניצן כאָוזיז און דראָט ראָפּעס אָדער אנדערע כעמפּ ראָפּעס וואָס קענען טראָגן די פול וואָג פון די גאנצע מאַשין, וואַסער פּייפּס, און וואַסער אין די פּייפּס.

3. פּאַמפּס מיט אַ קאָפּ פון מער ווי 30 מעטער נוצן שטאָל פּייפּס, און די ינסטאַלירונג סיקוואַנס איז ווי גייט:
① ניצן אַ קלאַמערן צו קלאַמערן דעם אויבערשטן סוף פון די וואַסער פּאָמפּע טייל (די מאָטאָר און וואַסער פּאָמפּע האָבן שוין קאָננעקטעד אין דעם צייַט), הייבן עס מיט אַ כאַנגגינג קייט, און סלאָולי בינדן עס אין די געזונט ביז שטעלן די קלאַמערן אויף די וועלכעד און באַזייַטיקן די כאַנגגינג קייט.
② ניצן אן אנדער פּאָר פון קלאַמפּס צו קלאַמערן אַ רער, הייבן עס מיט אַ כאַנגגינג קייט 15 סענטימעטער אַוועק פון די פלאַנדזש, און נידעריקער עס סלאָולי. צווישן רער פלאַנדזש און פּאָמפּע פלאַנדזש שטעלן די גומע בלאָק אין פּלאַץ און פאַרשטייַפן די רער און פּאָמפּע יוואַנלי מיט באָלץ, ניסלעך און פרילינג וואַשערס.
③ הייבן די סאַבמערסיבלע פּאָמפּע אַ ביסל, אַראָפּנעמען די קלאַמערן אויף דער אויבערשטער סוף פון די וואַסער פּאָמפּע, בינדן די קאַבלע פעסט צו די וואַסער רער מיט אַ פּלאַסטיק טייפּ, און סלאָולי בינדן עס אַראָפּ ביז די קלאַמערן איז געשטעלט בייַ די וועלכעד.
④ ניצן די זעלבע אופֿן צו בינדן אַלע וואַסער פּייפּס אין די געזונט.
⑤ נאָך די פירן-אויס קאַבלע איז קאָננעקטעד צו די קאָנטראָל באַשטימען, עס איז קאָננעקטעד צו די דריי-פאַסע מאַכט צושטעלן.

(4) טינגז צו טאָן בעשאַס ינסטאַלירונג:
1. אויב אַ דזשאַמינג דערשיינונג איז געפונען בעשאַס די פּאַמפּינג פּראָצעס, קער אָדער ציען די וואַסער רער צו באַקומען די דזשאַמינג פונט. אויב פאַרשידן מיטלען נאָך טאָן ניט אַרבעט, ביטע טאָן ניט קראַפט די פּאָמפּע אַראָפּ צו ויסמיידן שעדיקן צו די סאַבמערסיבאַל עלעקטריק פּאָמפּע און די געזונט.
2. בעשאַס ינסטאַלירונג, אַ גומע בלאָק זאָל זיין געשטעלט בייַ די פלאַנדזש פון יעדער רער און טייטאַנד יוואַנלי.
3. ווען די וואַסער פּאָמפּע איז לאָוערד אין די געזונט, עס זאָל זיין געשטעלט אין די מיטן פון די געזונט רער צו פאַרמייַדן די פּאָמפּע פון פליסנדיק קעגן די געזונט וואַנט פֿאַר אַ לאַנג צייַט, קאָזינג די פּאָמפּע צו ווייברייט און דער מאָטאָר צו ויסקערן און ברענען .
4. באַשטימען די טיפקייַט פון די וואַסער פּאָמפּע צו די דנאָ פון די געזונט לויט די פלאָוינג זאַמד און סילט טנאָים פון די געזונט. דו זאלסט נישט באַגראָבן די פּאָמפּע אין די בלאָטע. די ווייַטקייט פון די וואַסער פּאָמפּע צו די דנאָ פון די געזונט איז בכלל נישט ווייניקער ווי 3 מעטער (זען פיגורע 2).
5. די וואַסער פּאָזיציע טיפקייַט פון די וואַסער פּאָמפּע זאָל זיין ניט ווייניקער ווי 1-1.5 מעטער פון די דינאַמיש וואַסער מדרגה צו די וואַסער ינלעט נאָדע (זען פיגורע 2). אַנדערש, די וואַסער פּאָמפּע בערינגז קען זיין לייכט דאַמידזשד.
6. די הייבן פון די וואַסער פּאָמפּע קען נישט זיין צו נידעריק. אַנדערש, אַ טויער וואַלוו דאַרף זיין אינסטאַלירן אויף די וועלכעד וואַסער רערנ - ליניע צו קאָנטראָלירן די פּאָמפּע לויפן אין די רייטאַד לויפן פונט צו פאַרמייַדן די מאָטאָר פון אָוווערלאָודיד און פארברענט רעכט צו גרויס לויפן ראַטעס.
7. ווען די וואַסער פּאָמפּע איז פליסנדיק, די וואַסער רעזולטאַט זאָל זיין קעסיידערדיק און אפילו, די קראַנט זאָל זיין סטאַביל (אונטער רייטאַד אַרבעט טנאָים, בכלל נישט מער ווי 10% פון די רייטאַד קראַנט), און עס זאָל זיין קיין ווייבריישאַן אָדער ראַש. אויב עס איז קיין אַבנאָרמאַלאַטי, די מאַשין זאָל זיין סטאַפּט צו געפֿינען די סיבה און עלימינירן עס.
8. ווען ינסטאָלינג, באַצאָלן ופמערקזאַמקייַט צו די באַשטעטיקן פון די מאָטאָר גראַונדינג דראָט (זען פיגורע 2). ווען די וואַסער רער איז אַ שטאָל רער, פירן עס פון די געזונטהעאַד קלאַמערן; ווען די וואַסער רער איז אַ פּלאַסטיק רער, פירן עס פון די גראַונדינג צייכן פון די עלעקטריק פּאָמפּע.

וישאַלט און וישאַלט

1.After the submersible pump is installed, check the insulation resistance and three-phase conduction from the switch again, check whether the instrument and the connection of the start equipment are wrong, if there is no problem, the trial machine can be started, and observe whether the indicator readings of the instrument exceed the rated voltage and current specified on the nameplate after the start, and observe whether the pump has noise and vibration phenomenon. If everything is normal, it can be put into operation.
2. After the first operation of the pump for four hours, the motor should be shut down to test the thermal insulation resistance quickly, and its value should not be less than 0.5 megaohm.
3. After the pump is shut down, it should be started after five minutes to prevent the water column in the pipe from burning due to excessive motor current.
4. After the pump is running normally, in order to prolong its service life, it is necessary to check whether the power supply voltage, running current and insulation resistance are normal on a regular basis.If the following conditions are found, the equipment should be shut down immediately to eliminate the fault:
- Under the rated working conditions, the current exceeds 20%.
- The dynamic water level drops to the inlet section, resulting in intermittent drainage.
- The submersible pump vibrates violently or emits noisy sounds.
- The power supply voltage is lower than 340 volts.
- There is a phase blown out in the fuse.
- The water pipe is damaged.
- The thermal insulation resistance between the motor and the ground is less than 0.5 megaohm.

5. Disassembly device:
- Untie the cable, take off the pipe part and remove the line protection plate.
- Unscrew the drain screw and exclude all water in the motor chamber.
- Take out the filter and loosen the fixing screw on the coupling fixed to the motor shaft.
- Unscrew the bolt connecting the water inlet section and the motor, and separate the pump and the motor (pay attention to the level of the device to prevent the bending of the pump shaft when separating).
- The disassembly sequence of the pump is as follows: (see Figure 1) water inlet section, impeller, shunt shell, impeller, check valve body. When removing the impeller, use special tools to loosen the cone sleeve fixed to the impeller. In the process of disassembly, avoid bending the pump shaft and damaging various parts.
- The disassembly process of the motor is as follows: (see Figure 1) place the motor on the platform, and remove the nuts, base, shaft head lock nut, thrust plate, key, lower guide bearing. seat, and tie rod bolts from the bottom of the motor in order (see Figure 1), and then take out the rotor (be careful not to damage the wiring harness) and finally take out the connector and upper guide bearing seat.
- Assembly unit: before assembly, all parts should be cleaned of rust and dirt, and smear sealant on all the surfaces and fasteners, and then assemble in the opposite order of disassembly (the movement of the motor shaft after assembly is about 1 mm). After assembly, the coupling should be flexible, and then wear the filter for machine test. Submersible pumps shall be taken out of the well for dismantling and maintenance according to Article 5 after a year of operation, or less than a year of operation but two years of diving time, and the worn parts shall be replaced.
