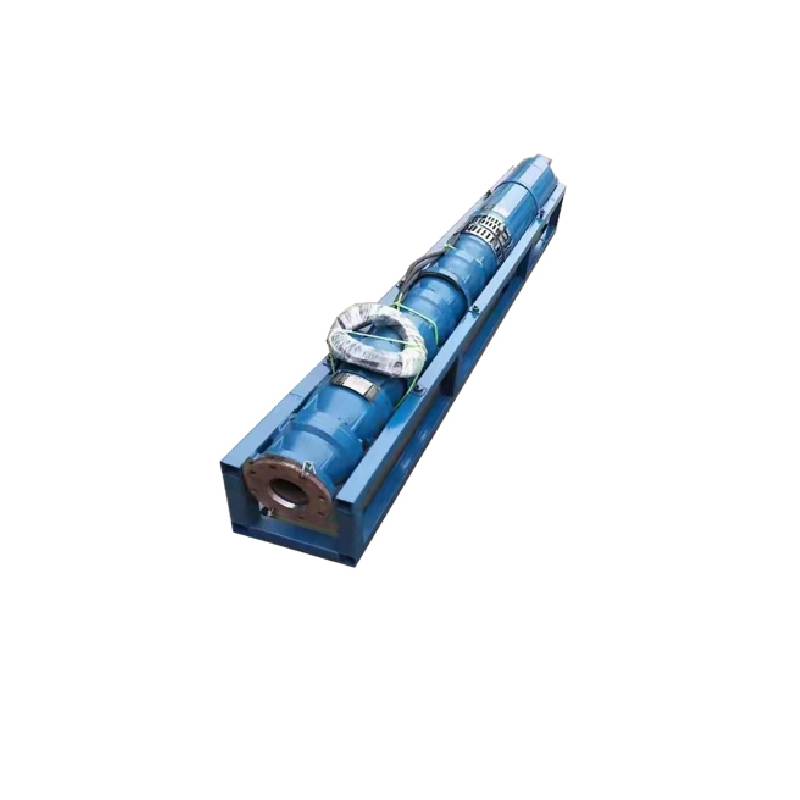

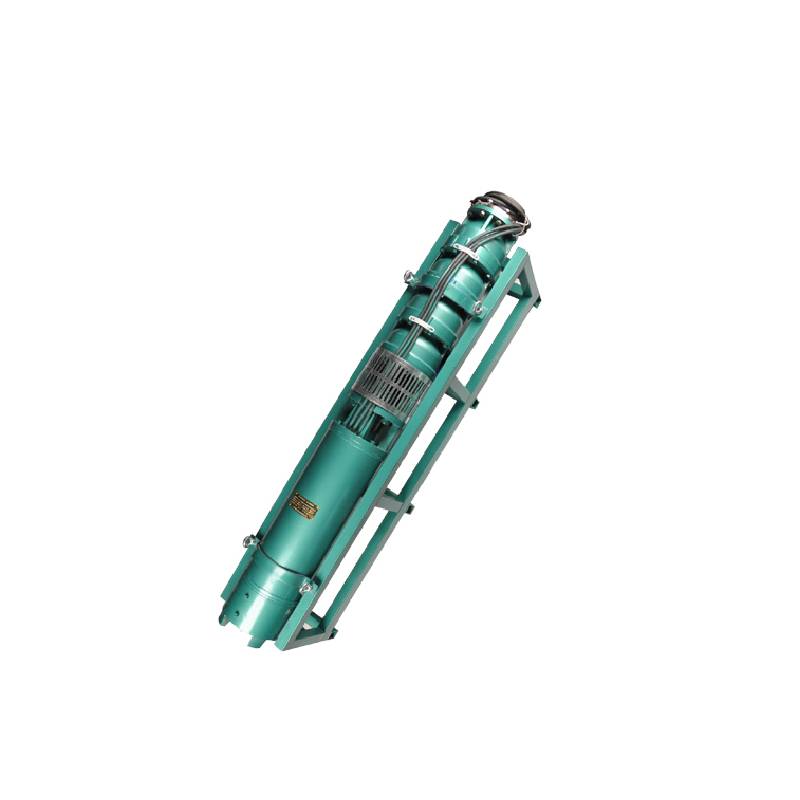

Ponorné čerpadlo 175QJP Peep Well

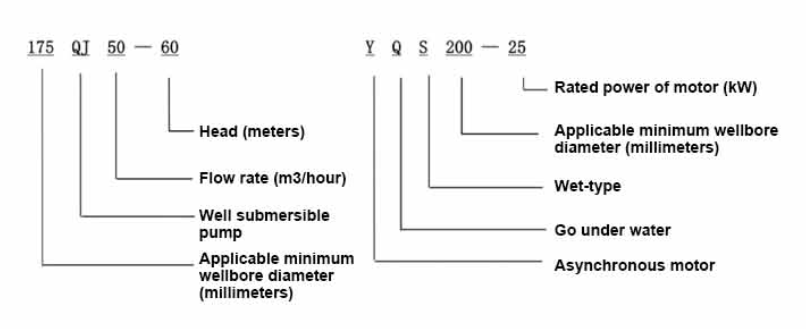

QJP series fountain pump is a special pump for fountain developed by our factory.The pump motor core is made of high quality cold rolled silicon steel, which makes the pump more efficient, good magnetic conductivity, and frequent start will not fever.Both ends of the motor rotor use water as lubricant alloy copper sleeve.Stainless steel sleeve instead of ball bearings, to avoid the problem of easy rust ball bearings and lack of oil wear and tear the motor.The most suitable for music fountain use, all models can be used.

This product is a three-phase AC 380V (tolerance + / - 5%), 50HZ (tolerance + / - 1%) power supply system. Applicable water quality conditions include water temperature not exceeding 20 °C, solid impurities content (mass ratio) is not greater than 0.01%, PH value (pH) is 6.5-8.5, hydrogen sulfide content is not greater than 1.5mg/L, chloride ion content is not greater than 400mg/L. The motor is a closed or water-filled wet structure. Before use, it must be filled with clean water to prevent false filling, and then tighten the water injection and exhaust bolts, otherwise it is not allowed to use. The submersible pump must be completely immersed in water, and the penetration depth shall not exceed 70m. The distance between the submersible pump base and the bottom of the well shall not be less than 3m. The well flow shall be able to meet the water output and continuous operation of the submersible pump. The water output of the submersible pump shall be controlled at 0.7-1.2 times of the rated flow. The well shall be vertical, and the submersible pump can not be used horizontally or upside down, but only vertically. The submersible pump shall be equipped with cables and external overload protection devices as required. The pump is strictly prohibited from no-load test without water.

1, well submersible pump for clean water pump, prohibit the new well, pumping sediment and muddy water,

2, well water pump voltage grade of 380/50HZ, the use of other voltage grades of submersible motors need to be customized. The underground cable must use waterproof cable, must be equipped with starting equipment, such as distribution box, start not ready should have commonly used motor comprehensive protection function, such as short circuit overload protection, phase protection, undervoltage protection, grounding protection, idling protection, in case of abnormal conditions, the protection device should be timely action trip.

3, the installation and use of the pump must be reliably grounded, prohibit the push and pull switch when the hands and feet are wet, the installation and maintenance of the pump must be cut off the power supply, the use of the pump place to set up "to prevent electric shock" obvious signs:

4, down the well or before installation, the motor cavity must be filled with distilled water or non-corrosive clean cold boiling water, tighten the / water bolt, the pump on the ground test run, must be to the pump chamber water lubrication rubber bearings, instant start not more than a second, see whether the steering is the same as the steering instructions. When the pump is upright, pay attention to safety, prevent overturning injury.

5, přesně podle ustanovení o zdvihu čerpadla, rozsahu použití, aby se zabránilo nízkému průtoku nebo vysokému zdvihu čerpací síly, axiálnímu ložisku a dalším částem opotřebení, přetížení motoru spáleno

6, after the pump down the well, the measurement of the motor to the ground insulation resistance should not be less than 100M, after the start to observe the voltage and current, check the motor winding insulation, whether in line with the requirements; pump storage location temperature if less than freezing point, should be dry the motor cavity water, prevent the motor cavity water ice damage caused by low temperature.

The pump part is mainly composed of pump shaft, impeller, shunt shell, rubber bearing, check valve body (optional) and other components. The motor part mainly includes base, pressure regulating diaphragm, thrust bearing, thrust plate, lower guide bearing seat, stator, rotor, upper guide bearing seat, sand ring, water inlet section, lead cable and other components. The main features of the product include: the motor is a water immersed wet three-phase asynchronous motor, the motor cavity is full of water, used to cool the motor and lubricate the bearing; the pressure regulating film at the bottom of the motor is used to adjust the expansion and contraction pressure difference of the internal water caused by the change of temperature; in order to prevent the sand particles in the well water from entering the motor, two oil seals are installed on the upper end of the motor shaft extension, and a sand control structure is formed by installing the sand ring; in order to prevent the pump shaft from jumping at startup, the pump shaft is connected with the motor shaft through a coupling, and the thrust bearing is installed under the motor; the lubrication of the motor and the pump bearing is water lubrication; the stator winding of the motor is made of high quality submersible motor winding, with high insulation performance; the pump is designed by computer CAD, with simple structure and excellent technical performance.

(1) Příprava před instalací:
1. Zkontrolujte, zda ponorné čerpadlo splňuje podmínky použití a rozsah specifikovaný v návodu.
2. Pomocí těžkého předmětu o průměru rovném maximálnímu vnějšímu průměru ponorného čerpadla změřte, zda se vnitřní průměr vrtu vejde do ponorného čerpadla, a změřte, zda hloubka studny splňuje požadavky na instalaci.
3. Zkontrolujte, zda je vrt čistý a zda není voda ve studni zakalená. Nikdy nepoužívejte ponorné elektrické čerpadlo k mytí bahna a pískové vody z čerpadla welor, aby nedošlo k předčasnému poškození ponorného elektrického čerpadla.
4. Zkontrolujte, zda je poloha montážní svorky čalounické hlavy vhodná a zda snese kvalitu celé jednotky
5. Zkontrolujte, zda jsou součásti ponorného čerpadla kompletní a správně nainstalované podle montážního schématu v návodu Sejměte filtrační síto a otočte spojku, abyste zjistili, zda se pružně otáčí
6. Odšroubujte vodní šroub a naplňte dutinu motoru čistou, nekorozivní vodou (poznámka: nezapomeňte ji naplnit), poté vodní šroub utáhněte. Po 12 hodinách vstřikování vody by izolační odpor motoru neměl být menší než 150M Q při měření pomocí 500V vibračního stolu.
7. Kabelový spoj, odřízněte 120mm pryžovou manžetu z jednoho konce výstupního kabelu a odpovídající kabel elektrikářským nožem, poté přeložte délku tří žilových drátů do stupňovitého tvaru, odloupněte 20mm měděné jádro, seškrábněte oxid naneste na vnější stranu měděného drátu nožem nebo pískovou tkaninou a vložte dva spojené konce drátu do paliček. Po pevném uvázání vrstvy jemným měděným drátem ji důkladně a pevně zapájejte a případné obruste. otřepy na povrchu. Poté pro tři spoje použijte polyvesterovou izolační pásku, abyste je obalili poloskládaným způsobem pro tři umyvadla. Oba konce ovinovací vrstvy pevně omotejte nyionovou nití a poté použijte metodu poloskládání k zabalení pásky do tří vrstev. Obalte vnější vrstvu vysokotlakou izolační páskou ve třech vrstvách. Nakonec složte tři prameny dohromady a opakovaně je omotávejte do pěti vrstev vysokotlakou páskou. Každá vrstva musí být pevně svázána a spoje mezi vrstvami musí být těsné a pevné, aby se zabránilo pronikání vody a poškození izolace, Po zabalení namočte na 12 hodin do vody při pokojové teplotě 20 °C a změřte izolační odpor pomocí třepacího stolu , která by neměla být menší než 100M Ω

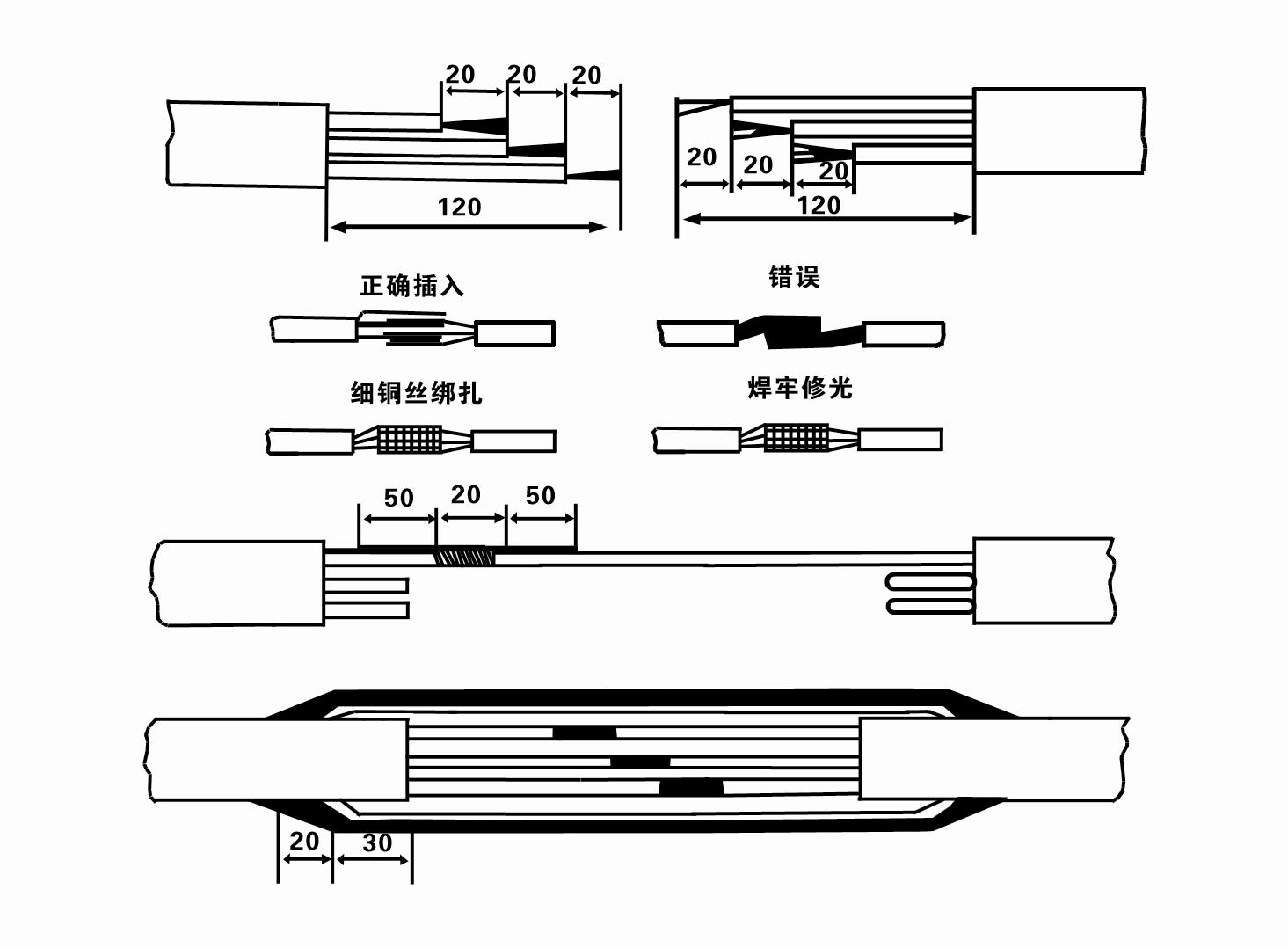

Přiložené schéma procesu zapojení kabelů je následující:

8. Pomocí multimetru zkontrolujte, zda jsou připojeny třífázové vodiče a zda je stejnosměrný odpor přibližně vyrovnaný.
9. Zkontrolujte, zda obvod a kapacita transformátoru nejsou přetížené, a poté připojte ochranný spínač proti přetížení nebo spouštěcí zařízení. Konkrétní modely viz Tabulka 2 a poté nalijte kbelík vody do vodního čerpadla z výstupu vodního čerpadla, abyste namazali pryžová ložiska v čerpadle, a poté postavte ponorné elektrické čerpadlo do vzpřímené polohy a stabilní. Spusťte (ne déle než jednu sekundu) a zkontrolujte, zda směr řízení odpovídá znaku řízení. Pokud ne, vyměňte libovolné dva konektory třífázového kabelu. Potom nainstalujte filtr a připravte se na výstup do studny. Při použití při zvláštních příležitostech (jako jsou příkopy, příkopy, řeky, rybníky, rybníky atd.) musí být elektrické čerpadlo spolehlivě uzemněno.

(2)Instalační zařízení a nástroje:
1. Jeden pár zvedacích řetězů na více než dvě tuny.
2. Stativ s vertikální výškou ne menší než čtyři metry.
3. Dvě závěsná lana (drátěná lana), která unesou hmotnost více než jednu tunu (unesou hmotnost kompletní sady vodních čerpadel).
4. Nainstalujte dva páry svorek (dlahy).
5. Klíče, kladiva, šroubováky, elektrické nářadí a nástroje atd.

(3) Instalace elektrického čerpadla:
1. Instalační schéma ponorného elektrického čerpadla je uvedeno na obrázku 2. Konkrétní instalační rozměry jsou uvedeny v tabulce 3 "Seznam instalačních rozměrů ponorného elektrického čerpadla".

2. Ponorná elektrická čerpadla s dopravní výškou menší než 30 metrů lze zvednout přímo do studny pomocí hadic a ocelových lan nebo jiných konopných lan, která unesou plnou váhu celého stroje, vodního potrubí a vody v potrubí.

3. Čerpadla s dopravní výškou větší než 30 metrů používají ocelové trubky a postup instalace je následující:
①Pomocí svorky upněte horní konec části vodní pumpy (motor a vodní pumpa jsou nyní připojeny), zvedněte ji pomocí závěsného řetězu a pomalu ji přivažte do studny, dokud svorku nasaďte na hlavu vrtu a odstraňte závěsný řetěz.
② Použijte další pár svorek k upnutí trubky, zvedněte ji pomocí závěsného řetězu 15 cm od příruby a pomalu spouštějte. Mezi přírubu potrubí a přírubu čerpadla Vložte pryžovou podložku na místo a rovnoměrně utáhněte potrubí a čerpadlo pomocí šroubů, matic a pružných podložek.
③ Ponorné čerpadlo mírně nadzvedněte, sejměte svorku na horním konci vodního čerpadla, pevně přivažte kabel k vodnímu potrubí plastovou páskou a pomalu jej přivažujte, dokud nebude svorka umístěna na ústí vrtu.
④Použít stejnou metodu k připojení všech vodovodních trubek do studny.
⑤Po připojení vývodového kabelu k ovládacímu spínači je tento připojen k třífázovému napájení.

(4) Na co si dát pozor při instalaci:
1. Pokud během procesu čerpání zjistíte ucpání, otočte nebo zatáhněte za vodní potrubí, abyste překonali bod zaseknutí. Pokud různá opatření stále nefungují, nenuťte čerpadlo dolů silou, aby nedošlo k poškození ponorného elektrického čerpadla a studny.
2. Během instalace by měla být na přírubu každé trubky umístěna pryžová podložka a rovnoměrně utažena.
3. Když je vodní čerpadlo spuštěno do studny, mělo by být umístěno uprostřed potrubí studny, aby se zabránilo tomu, že čerpadlo bude dlouhou dobu běžet proti stěně studny, což způsobí vibrace čerpadla a motor zametat a spálit .
4. Určete hloubku vodní pumpy ke dnu studny podle podmínek proudění písku a bahna ve studni. Nezahrabávejte čerpadlo do bahna. Vzdálenost od vodního čerpadla ke dnu studny není obecně menší než 3 metry (viz obrázek 2).
5. Hloubka vstupu vody vodního čerpadla by neměla být menší než 1-1,5 metru od dynamické hladiny vody k uzlu přívodu vody (viz obrázek 2). V opačném případě může dojít k snadnému poškození ložisek vodní pumpy.
6. Zdvih vodního čerpadla nesmí být příliš nízký. V opačném případě je třeba nainstalovat šoupátko na vodovodní potrubí u ústí studny, aby se řídil průtok čerpadla v bodě jmenovitého průtoku, aby se zabránilo přetížení a spálení motoru v důsledku velkých průtoků.
7. Když vodní čerpadlo běží, výstup vody by měl být nepřetržitý a rovnoměrný, proud by měl být stabilní (za jmenovitých pracovních podmínek obecně ne více než 10 % jmenovitého proudu) a neměly by docházet k vibracím ani hluku. Pokud dojde k jakékoli abnormalitě, stroj by měl být zastaven, aby se zjistila příčina a odstranila se.
8. Při instalaci věnujte pozornost nastavení zemnícího vodiče motoru (viz obrázek 2). Je-li vodovodní trubka ocelová, veďte ji ze svorky ústí vrtu; pokud je vodovodní potrubí plastové potrubí, veďte ho od zemnicí značky elektrického čerpadla.

• 1.After installing the submersible pump, recheck the insulation resistance and the three-phase continuity at the switch, and check whether there are errors in the connection of the instrument and the starting equipment.If there are no problems, you can start to test the machine. After starting, observe whether the indication readings of each instrument are correct. If the rated voltage and current specified on the nameplate are exceeded, observe whether the pump emits any noise or vibration. If everything is normal, it can be put into operation.
• 2. After the pump runs for the first four hours, the thermal insulation resistance of the motor should be closed and tested quickly.Its value should not be less than 0.5 megaohm.After the pump stops, it should be restarted after an interval of five minutes to prevent the water column in the pipeline from completely reversing and burning the motor due to excessive current.
• 3. After the pump is put into normal operation, in order to prolong its service life, it is necessary to check regularly whether the supply voltage, working current and insulation resistance are normal. If the following conditions are found, the machine should be stopped immediately to troubleshoot.
•
• 1 Ve jmenovitých pracovních podmínkách proud přesahuje 20 %.
• 2 Dynamická hladina vody klesá k části přívodu vody, což způsobuje přerušovanou vodu.
• 3 Ponorné čerpadlo má silné vibrace nebo hluk.
• 4 Napájecí napětí je nižší než 340 voltů.
• 5 A pojistka je spálená.
• 6 Potrubí přívodu vody je poškozené.
• 7 Izolační odpor motoru vůči geotermálnímu stavu je nižší než 0,5 megaohmu.
•
• Unit disassembly:
• 1.untie cable rope, remove the pipeline part, remove the wire plate.
• 2.screw down the water bolt, put the water in the motor chamber.
• 3.remove the filter, loose the fixed screw on the coupling to fix the motor shaft.
• 4.screw down the bolt connecting the inlet junction with the motor, and separate the pump from the motor (pay attention to the unit cushion when separating, to prevent the bending of the pump shaft)
• 5.the disassembly sequence of the pump is: (see figure 1) inlet junction, impeller, diversion shell, impeller...... check valve body, when removing the impeller, use special tools to loosen the conical sleeve of the fixed impeller first, and avoid bending and bruising of the pump shaft in the process of disassembly.
• 6.the disassembly process of the motor is: (see figure 1) place the motor on the platform, and remove the nuts, base, shaft head locking nut, thrust plate, key, lower guide bearing seat and double head bolt from the bottom of the motor in turn, and then take out the rotor (pay attention not to damage the wire package) and finally remove the connecting section and upper guide bearing seat.
• 7.unit assembly: before assembly, the rust and dirt of the parts should be cleaned, and the mating surface and fasteners coated with sealant, and then assembled in the reverse order of disassembly (the motor shaft moves up and down after assembly for about one millimeter), after assembly, the coupling should be flexible, and then the filter screen test machine. Submersible pumps shall be taken out of the well for dismantling and maintenance according to Article 5 after a year of operation, or less than a year of operation but two years of diving time, and the worn parts shall be replaced.

This product adopts advanced design and provides advanced storage suggestions to ensure long-term use effect.First of all, in winter, it is necessary to exhaust all the water to prevent freezing. In addition, the wire rolls should be placed well and tied up.Secondly, when storing, the environment without corrosive action and gas should be selected and the temperature should be kept below 40 °C. Finally, when not used for a long time, attention should be paid to prevent rust of submersible pump.These storage requirements will ensure that the product can maintain its performance status and prolong its service life for a long time.

01 Příjem vody z hluboké studny

02 Výškový vodovod

03 horský vodovod

04 věžová voda

05 Zemědělské závlahy

06 zavlažování zahrady

07 Příjem říční vody

08 užitková voda
