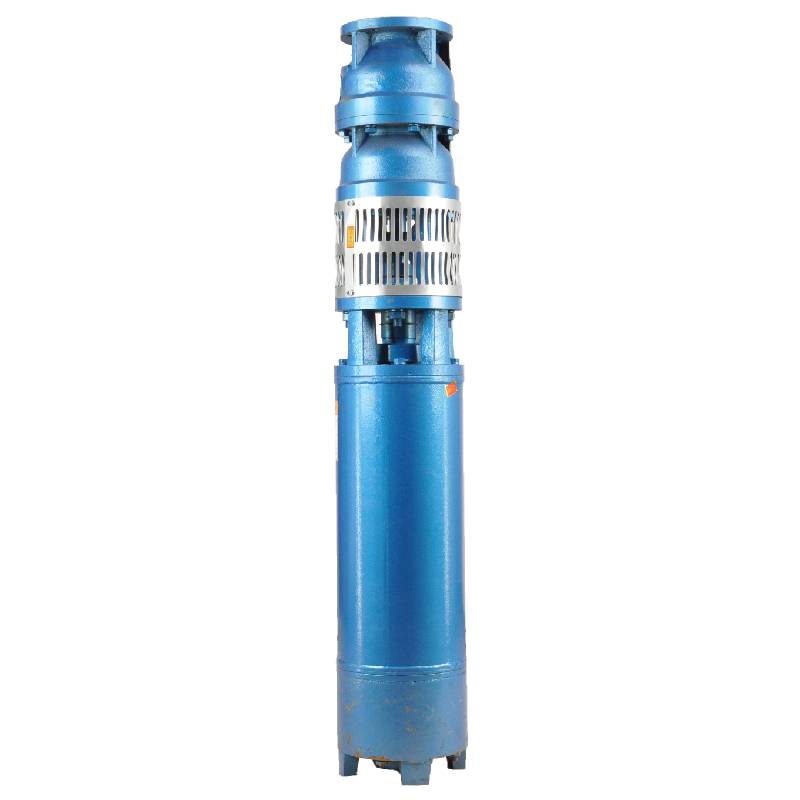

250QJR Çuň guýy suwa çümdüriji nasos

The hot water pump adopts 50W400 grade high quality cold rolled silicon steel, stamped by high speed punch, with the advantages of low stator iron loss and low self-heating. The motor winding is specially designed for high temperature and anti-aging hot water motor. The winding is waterproof, and the high quality accessories such as 3CR13 stainless steel impeller shaft and high temperature durable bushing make it able to operate at high temperature for a long time, and can be used with frequency converter, which can be automatically adjusted according to the water consumption.

1, elektrik üpjünçiligi: üç fazaly AC 380V (çydamlylyk + / - 5%), 50HZ (çydamlylyk + / - 1%).

2, suwuň hili:

(1) suwuň temperaturasy 20 ° C-den ýokary däl;

(2) gaty hapalaryň düzümi (köpçülik gatnaşygy) 0,01% -den köp däl;

(3) PH bahasy (pH) 6.5-8.5;

(4) wodorod sulfidiniň düzümi 1,5mg / L-den uly däl;

(5) hlorid ionynyň düzümi 400mg / L-den uly däl.

3, motor ýapyk ýa-da suwdan doldurylan çygly gurluş, suwa çümýän motor boşlugy arassa suwdan doly bolmaly, ýalňyş dolmazlygy üçin, soň bolsa suw sanjymyny, howa çykaryjy boltlary berkitmeli, ýogsam ulanmaga rugsat berilmeýär

4, suwa çümýän nasos doly suwa çümmeli, çümmek çuňlugy 70 metrden köp bolmaly däl, guýynyň düýbünden suwasty nasosyň düýbi 3 m-den az bolmaly däldir.

5, guýynyň suw akymy suwa çümýän nasos suwunyň çykarylyşyny we üznüksiz işlemegini üpjün etmeli, suwa çümýän nasos suwunyň çykarylyşy bahalandyrylan akymyň 0,7 - 1,2 esse gözegçilikde saklanmalydyr.

6, guýy göni bolmaly, suwa çümýän nasosy ulanyp ýa-da taşlap bolmaýar, diňe dik ulanylýar.

7, suwa çümýän nasos talaplara laýyklykda kabel we daşarky artykmaç ýük göteriji gorag enjamy bilen gabat gelmelidir.

8, nasos suwy ýüklemeýän synag enjamy bolmazdan düýbünden gadagan

 This well submersible pump is a clean water pump. It is strictly prohibited to dig new wells and extract sediment and turbid water. The voltage grade of the well pump is 380/50HZ. Other submersible motors with different voltage grades need to be customized. Underground cables must be waterproof and equipped with starting equipment, such as distribution boxes, etc. The starting equipment should have conventional comprehensive motor protection functions, such as short circuit overload protection, phase loss protection, undervoltage protection, grounding protection and idling protection. In abnormal cases, the protection device should be tripped in time. The pump must be reliably grounded when installed and used. It is prohibited to push and pull the switch when the hands and feet are wet. The power must be cut off before installation and maintenance of the pump. The place where the pump is used must be clearly marked with "anti-electric shock". Before going down the well or installation, the motor must be filled with distilled water or non-corrosive clean cold water. The intake/drain bolts must be tightened. When testing the pump on the ground, water must be added to the pump chamber to lubricate the rubber bearings. The instantaneous start should not exceed one second to check whether the direction is correct. This is also applicable to direction indication. When using the vertical electric pump, pay attention to safety to prevent overturning and injury. Strictly in accordance with the provisions of the pump lift and flow range of use, to prevent the pump in low lift has a large flow or high lift has a large pull, resulting in extreme wear of thrust bearings and other parts, so that the motor overload burned. After the pump into the well, the measurement of the insulation resistance between the motor and the ground shall not be less than 100MΩ. After the start, regular observation of voltage and current, and check whether the motor winding insulation meets the requirements of the provisions. If the pump storage location temperature is below freezing, the water in the motor cavity should be drained to prevent freezing in the motor cavity and damage the motor due to low temperature.

Gurluşyň gysgaça girizilmegi: nasos bölegi esasan nasos ştatyndan, hereketlendirijiden, diwersiýa gabygyndan, rezin rulmadan, klapan korpusyndan (goşmaça böleklerden) we beýleki böleklerden durýar. Motor bölegi esasan esas, basyşy kadalaşdyryjy film, zyňylýan podşipnik, zyňylýan plastinka, aşaky gollanma oturgyjy, stator, rotor, ýokarky gollanma oturgyjy, gum halkasy, suw giriş bölümi, kabel we beýleki böleklerden durýar.

Önümiň esasy aýratynlyklary:

 1, Motor, suwdan doldurylan çygly suwa çümýän üç fazaly asynkron motor, motor boşlugy arassa suwdan doly, motory sowatmak we rulmany ýaglamak üçin ulanylýar, hereketlendirijiniň aşagyndaky basyşy kadalaşdyrýan film ulanylýar hereketlendirijiniň temperaturanyň ýokarlanmagy sebäpli bedeniň içindäki suwuň giňelmegi we gysylmagy basyş tapawudy.

 2, Guýy suwundaky gumlaryň motora girmeginiň öňüni almak üçin hereketlendiriji şahanyň ýokarky ujy iki sany ýag möhüri bilen enjamlaşdyrylýar we gumuň öňüni alyş gurluşyny emele getirmek üçin çäge halkasy oturdylýar.

 3, Işledilende nasos şahasynyň işlemezliginiň öňüni almak üçin nasos ştaty we hereketlendiriji wilka birikdirilýär we hereketlendirijiniň aşaky böleginde ýokarky zolakly podşipnik oturdylýar.

 4, Motoryň ýagy we nasos göterijisi suw çalmakdyr.

 5, Motor stator sargysy ýokary izolýasiýa öndürijiligi bilen ýokary hilli suwa çümýän motor egriji simden ýasalýar.

 6, Nasos ýönekeý gurluşy we gowy tehniki öndürijiligi bilen CAD kompýuter tarapyndan döredildi.

(1) Gurmakdan öň taýýarlyk:
1. Suwa çümýän nasosyň gollanmada görkezilen ulanyş şertlerine we gerimine laýyk gelýändigini barlaň.
2. Suwa çümýän nasosyň daşky diametrine deň bolan agyr obýekte ulanmak, guýynyň inneldiametriniň suwa çümýän nasosyna laýyk bolup biljekdigini ýa-da guýynyň çuňlugynyň gurnama talaplaryna laýyk gelýändigini ölçäň.
3. Guýynyň arassa bolandygyny ýa-da guýynyň suwunyň bulaşykdygyny barlaň. Suwa çümýän elektrik nasosyna wagtyndan öň zeper ýetmezligi üçin, garşylaýjy nasos palçyklaryny we gum suwlaryny ýuwmak üçin hiç wagt suwa çümýän elektrik nasosyny ulanmaň.
4. Kelleli gurnama gysgyjynyň ýagdaýynyň laýykdygyny ýa-da tutuş bölümiň hiline çydap biljekdigini barlaň
5. Gollanma gurnama diagrammasyna laýyklykda suwa çümýän nasos bölekleriniň doly we dogry gurlandygyny barlaň Süzgüç ekranyny aýyryň we çeýe aýlanýandygyny ýa-da ýokdugyny aýlaň.
6. Suw nurbatyny aýryň we motor boşlugyny arassa, poslamaýan suw bilen dolduryň (bellik ediň. 12 sagat suw sanjymyndan soň, 500V titreýän stol bilen ölçelende motoryň izolýasiýa garşylygy 150M Q-dan pes bolmaly däldir.
7. Kabel birleşmesi, çykýan kabeliň bir ujundan 120 mm rezin ýeňi kesiň we elektrikçiniň pyçakly gabat gelýän kabeli basgançakly üç ýadro siminiň uzynlygyny 20 mm mis ýadrosyny gabyň, oksidiň galyndylaryny kesiň. mis simiň daşyndaky pyçak ýa-da gum mata bilen gatlak we iki sany birikdirilen simiň ujuny palirlere salyň. Gatlagy inçe mis sim bilen daňanyňyzdan soň, ony gowy we pugta lehimläň we islendik biriniň gumy. üstünde gabyklar. Soňra üç boguny berkitiň, üç sany söýgüli üçin ýarym gaplanan görnüşde poliwester izolýasiýa lentasyny ulanyň. Ionapylýan gatlagyň iki ujuny nyion ýüplügi bilen örtüň we lentany üç gatlak bilen örtmek üçin ýarym gaplanan usuly ulanyň. Daşky gatlagy üç gatlak üçin ýokary basyşly izolýasiýa lentasy bilen örtüň. Ahyrynda, üçburçluklary bir ýere jemläň we ýokary basyşly lenta bilen bäş oýunçy üçin birnäçe gezek örtüň. Her gat gaty berk daňylmalydyr we suwuň izolýasiýa girmeginiň we zaýalanmagynyň öňüni almak üçin birleşdiriji bogunlar berk we ýuka bolmaly, Gaplanylandan soň, 20 ° C temperaturada suwa 12 sagat çümdüriň we izolýasiýa garşylygyny titreýän stol bilen ölçäň. , 100M than-dan az bolmaly däldir

Berkidilen kabel simleriniň diagrammasy aşakdaky ýaly:

8. Üç fazaly simleriň birikdirilendigini ýa-da DC garşylygynyň takmynan deňagramlydygyny ýa-da ýokdugyny barlamak üçin multimetr ulanyň.
9. Zynjyryň we transformatoryň kuwwatynyň aşa ýüklenendigini ýa-da ýokdugyny barlaň, soňra bolsa artykmaç gorag wyklýuçatelini ýa-da başlangyç enjamlary birikdiriň. Specificörite modeller üçin 2-nji tablisa serediň, soňra nasosdaky rezin podşipnikleri ýaglamak üçin suw nasosynyň rozetkasyndan bir bedre suw guýuň, soňra suwa çümýän elektrik nasosyny dik we durnukly ýerleşdiriň. Başlaň (bir sekuntdan köp bolmaly däl) we ruluň rul belgisine laýyk gelýändigini barlaň. Notok bolsa, üç fazaly kabeliň islendik iki birikdirijisini çalyşyň. Soňra süzgüçi guruň we guýynyň aşagyna gitmäge taýynlaň. Specialörite ýagdaýlarda (garymlar, garymlar, derýalar, howuzlar, howuzlar we ş.m.) ulanylsa, elektrik nasosy ygtybarly bolmaly.

(2) Gurnama enjamlary we gurallary:
1. Iki tonnadan gowrak göteriji zynjyr.
2. Dikligi dört metrden az bolmadyk üçburçluk.
3. Bir tonnadan gowrak agramy göterip bilýän iki sany asma ýüp (simli ýüpler) (suw nasoslarynyň doly toplumynyň agramyny göterip biler).
4. Iki jübüt gysgyç guruň.
5. Kirpikler, çekiçler, otwýortkalar, elektrik gurallary we gurallar we ş.m.

(3) Elektrik nasosyny oturtmak:
1. Suwa çümýän elektrik nasosynyň gurnama diagrammasy 2-nji suratda görkezilýär. Gurluşyň anyk ölçegleri 3-nji tablisada "Suwasty elektrik nasosynyň gurnama ölçegleriniň sanawy" görkezilýär.

2. Kellesi 30 metrden az bolan suwa çümdürilen elektrik nasoslary, ähli maşynyň, suw turbalarynyň we turbalardaky suwuň doly agramyny göterip bilýän şlanglar we sim arkanlary ýa-da beýleki kenep ýüpleri bilen göni guýa çykarylyp bilner.

3. 30 metrden gowrak kellesi bolan nasoslar polat turbalary ulanýarlar we gurnama yzygiderliligi aşakdaky ýaly:
Water Suw nasos böleginiň ýokarky ujuny gysmak üçin gysgyç ulanyň (motor we suw nasosy şu wagt birikdirildi), asylan zynjyr bilen galdyryň we guýynyň başyna gysgyç goýýançaňyz we haýallyk bilen guýa daňyň. asma zynjyr.
A Turbany gysmak, flanesden 15 sm uzaklykda asylan zynjyr bilen götermek we haýallyk bilen aşak düşürmek üçin başga bir gysgyç ulanyň. Turbanyň flanesleri bilen nasos flanesleriniň arasynda rezin paneli ýerleşdiriň we turbany berkidiň we boltlar, hozlar we pru springina ýuwujylar bilen deň derejede nasoslaň.
Sub Çökýän nasosy birneme ýokaryk galdyryň, suw nasosynyň ýokarky ujundaky gysgyçlary aýyryň, kabeli suw turbasyna plastmassa lenta bilen berkidiň we gysgyç guýynyň başyna goýulýança ýuwaş-ýuwaşdan daňyň.
Water waterhli suw turbalaryny guýa baglamak üçin şol bir usuly ulanyň.
Lead Gurluş kabeli dolandyryş wyklýuçateline birikdirilenden soň, üç fazaly elektrik üpjünçiligine birikdirilýär.

(4) Gurmak wagtynda bellemeli zatlar:
1. Sordurmak prosesinde dykyzlyk hadysasy tapylsa, dykylýan nokady ýeňip geçmek üçin suw turbasyny öwüriň ýa-da çekiň. Dürli çäreler henizem işlemeýän bolsa, suwa çümýän elektrik nasosyna we guýa zeper ýetmezligi üçin nasosy aşak mejbur etmäň.
2. Gurmak wagtynda her turbanyň flanesine rezin pad goýulmaly we deň derejede berkidilmeli.
3. Suw nasosy guýa düşürilende, nasosyň titremegine we motoryň süpürilmegine we ýanmagyna sebäp bolup, nasosyň guýynyň diwaryna uzak wagtlap işlemezligi üçin guýynyň turbasynyň ortasyna goýulmalydyr. .
4. Guýynyň akýan çäge we palçyk şertlerine görä guýynyň düýbüne suw nasosynyň çuňlugyny kesgitläň. Nasosy palçykda jaýlamaň. Suw nasosyndan guýynyň düýbüne çenli aralyk, adatça, 3 metrden az däl (2-nji surata serediň).
5. Suw nasosynyň suw giriş çuňlugy dinamiki suw derejesinden suw girelgesine çenli 1-1,5 metrden az bolmaly däldir (2-nji surata serediň). Otherwiseogsam, suw nasosynyň podşipnikleri aňsat zaýalanmagy mümkin.
6. Suw nasosynyň göterilmegi gaty pes bolup bilmez. Otherwiseogsam, uly akym tizligi sebäpli motoryň aşa köp ýüklenmeginiň we ýanmagynyň öňüni almak üçin, kesgitlenen akym nokadyndaky nasos akymyna gözegçilik etmek üçin guýy suw geçirijisine derwezeli klapan oturdylmalydyr.
7. Suw nasosy işleýän mahaly, suw çykarylyşy üznüksiz bolmaly we hatda tok durnukly bolmaly (bahalandyrylan iş şertlerinde, adatça bahalandyrylan tokyň 10% -inden köp bolmaly däldir) we yrgyldy ýa-da ses bolmaly däldir. Anormallik bar bolsa, sebäbini bilmek we ýok etmek üçin enjamy saklamaly.
8. Gurnanyňyzda, hereketlendirijiniň toprak siminiň sazlanmagyna üns beriň (2-nji surata serediň). Suw turbasy polat turba bolanda, ony guýy gysgyjyndan alyp gidiň; suw turbasy plastik turba bolanda, ony elektrik nasosynyň toprak belgisinden alyp çykyň.

• （1）After the submersible pump is installed, check the insulation resistance and three-phase conduction from the switch again, check whether the instrument and the connection of the start equipment are wrong, if there is no problem, the trial machine can be started, and observe whether the indicator readings of the instrument exceed the rated voltage and current specified on the nameplate after the start, and observe whether the pump has noise and vibration phenomenon, and put into operation if everything is normal.
• （2）After the first operation of the pump for four hours, the motor should be shut down to test the thermal insulation resistance quickly, and its value should not be less than 0.5 megaohm.
• （3）After the pump is shut down, it should be started after five minutes to prevent the water column in the pipe from being completely reflowed and causing excessive motor current and burnout.
• （4）After the pump is put into normal operation, in order to prolong its service life, it is necessary to check whether the supply voltage, working current and insulation resistance are normal regularly. If the following conditions are found, the pump should be shut down immediately to troubleshoot.
•
• 1 In the rated condition, the current exceeds 20%.
• 2 Dinamiki suw derejesi, aralyk suwuň döremegine sebäp bolup, suw giriş bölümine düşýär.
• 3 Suwa çümýän nasosda yrgyldy ýa-da ses bar.
• 4 Üpjünçilik naprýa .eniýesi 340 woltdan pesdir.
• Ereýän predohranitel ýakylýar.
• 6 Suw üpjünçiligi turbasyna zeper ýetdi.
• 7 The motor's thermal insulation resistance is lower than 0.5 megaohm.
•
• （5）Unit disassembly:
• 1 Untie the cable tie, remove the pipeline part, and remove the wire plate.
• 2 sany boltdan nurbat, suwy motor kamerasyna salyň.
• 3 süzgüçi aýyryň, hereketlendirijini düzmek üçin birikdirilen nurbady boşadyň.
• 4 suw giriş bölümini hereketlendiriji bilen birleşdirýän boltdan aşak nurbat alyň we nasosy motordan aýryň (nasos şahasynyň egilmeginiň öňüni almak üçin bölüji ýassyga üns beriň)
• Nasosyň sökülme yzygiderliligi: (1-nji surata serediň) suw giriş bölümi, impeller, diwersiýa gabygy, impeller ...... hereketlendirijini aýyranyňyzda klapan korpusyny barlaň, konusyň ýeňini gowşatmak üçin ýörite gurallary ulanyň. ilki bilen herekete getiriji, sökmek prosesinde nasos milini egmekden we gögermekden gaça duruň.
• 6 hereketlendirijini sökmek prosesi şulardan ybarat: (1-nji surata serediň) motory platforma ýerleşdiriň we hozlary, bazany, şahanyň kellesini gulplaýan hozy, zyňylýan plastinka, açar, aşaky gollanma oturgyjy we aşagyndan goşa kelläni aýryň. hereketlendiriji öz gezeginde rotory çykaryň (sim paketine zeper ýetirmezlige üns beriň) we ahyrynda birleşdiriji bölümi we ýokarky gollanma oturgyjyny aýyryň.
• 7 birlik gurnama: ýygnamazdan ozal bölekleriň posyny we kirini arassalamaly, jübütleşýän ýer we berkitmeler möhürleýji bilen örtülmeli we sökülmegiň tersine tertipde ýygnalmaly (hereketlendiriji wilka ýygnanandan soň ýokary we aşak hereket edýär) millimetr), gurnandan soň birikdirme çeýe bolmaly, soňra süzgüç ekrany synag enjamy. Suwa çümdüriji nasoslar sökmek we abatlamak üçin guýudan bir ýyl işläninden soň, ýa-da bir ýyldan az işlemeli, ýöne iki ýyl çümmek wagty çykarylýar we könelen bölekler çalşylýar.

This product is a submersible pump. In order to ensure that your equipment can work effectively for a long time, we provide the following suggestions: In winter, pay special attention to draining the water in the motor cavity to prevent freezing; roll up the cable and tie it well.When storage, select a room with a temperature below 40 °C and no corrosive substances or gases. When not in use for a long time, be sure to prevent the submersible pump from rusting.These simple methods will improve the service life and performance of the product, ensuring that you can fully enjoy the convenience and benefits it brings.
