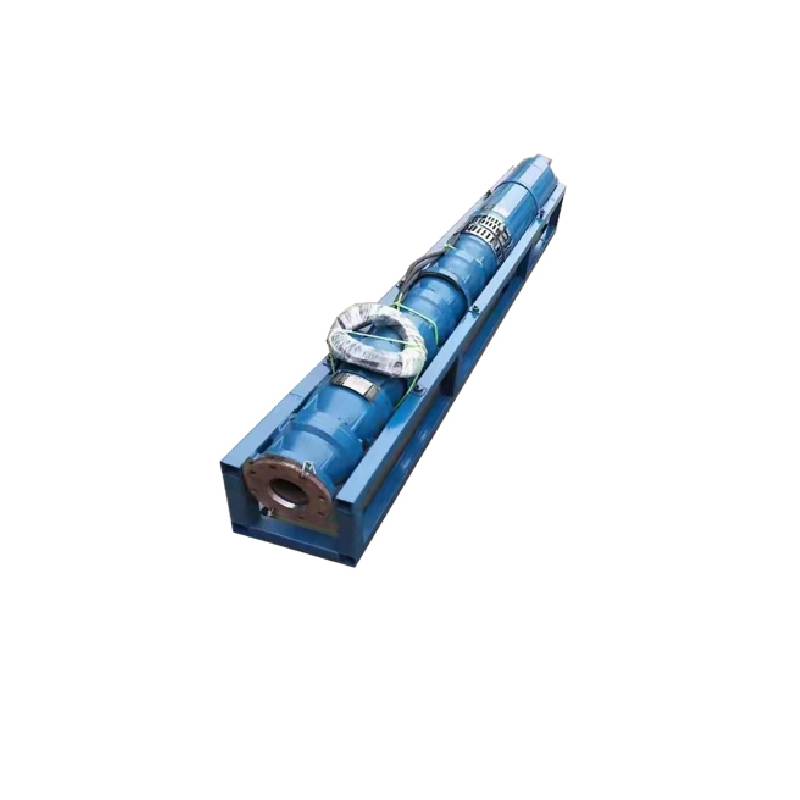

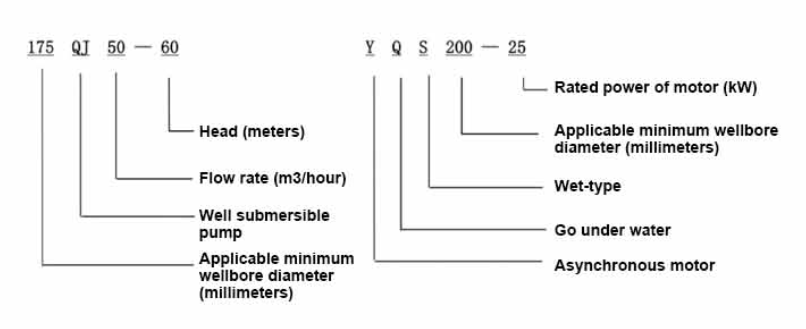

This series of fountain pump is a special fountain pump developed by our factory. The pump motor core is made of high quality cold rolled silicon steel, which makes the pump more efficient, has good magnetic conductivity, and does not produce heat when starting frequently. The two ends of the motor rotor are equipped with alloy copper sleeves with water as lubricant. Stainless steel bushings replace ball bearings, avoiding the problems of easy rust of ball bearings and burnout of motor due to lack of oil and wear. Most suitable for music fountain, all models can be used horizontally.

1، د بریښنا رسولو: درې پړاو AC 380V (زغم + / - 5٪)، 50HZ (زغم + / - 1٪).

2، د اوبو کیفیت:

(1) د اوبو تودوخه د 20 درجو څخه لوړه نه ده؛

(2) د جامد ناپاکۍ مینځپانګه (د ډله ایز تناسب) له 0.01٪ څخه ډیر نه وي؛

(3) د پی ایچ ارزښت (pH) 6.5-8.5;

(4) د هایدروجن سلفایډ مواد له 1.5mg/L څخه زیات نه وي؛

(5) د کلورایډ آئن مینځپانګه له 400mg/L څخه زیاته نه وي.

3، موټور تړل شوی یا د اوبو څخه ډک لوند جوړښت دی، د کارولو دمخه د زیرمو موټرو غار باید د پاکو اوبو څخه ډک وي، ترڅو د غلط ډک مخه ونیسي، او بیا د اوبو انجیکشن، د هوا خوشې کولو بولټونه ټینګ کړي، که نه نو د کارولو اجازه نلري.

4، د سبمرسیبل پمپ باید په بشپړه توګه په اوبو کې ډوب شي، د ډوبولو ژوروالی له 70m څخه ډیر نه وي، د څاه له لاندې څخه د سبمرسیبل پمپ لاندینۍ برخه له 3m څخه کم نه وي.

5، د څاه د اوبو جریان باید د دې وړ وي چې د زیرمو پمپ د اوبو محصول او دوامداره عملیات پوره کړي، د فرعي پمپ د اوبو تولید باید د 0.7 - 1.2 ځله ټاکل شوي جریان کنټرول شي.

6، څاه باید مستقیم وي، د سبمرسیبل پمپ کارول یا ډنډ نه شي، یوازې عمودی کارول.

7، د سبمرسیبل پمپ باید د اړتیاو سره سم د کیبل سره سمون ولري، او د بهرنی اوورلوډ محافظت وسیله.

8، پمپ په کلکه منع دی پرته له اوبو نه بار ازموینې ماشین

1, well submersible pump for clean water pump, prohibit the new well, pumping sediment and muddy water,

2, well water pump voltage grade of 380/50HZ, the use of other voltage grades of submersible motors need to be customized. The underground cable must use waterproof cable, must be equipped with starting equipment, such as distribution box, start not ready should have commonly used motor comprehensive protection function, such as short circuit overload protection, phase protection, undervoltage protection, grounding protection, idling protection, in case of abnormal conditions, the protection device should be timely action trip.

3, the installation and use of the pump must be reliably grounded, prohibit the push and pull switch when the hands and feet are wet, the installation and maintenance of the pump must be cut off the power supply, the use of the pump place to set up "to prevent electric shock" obvious signs:

4, down the well or before installation, the motor cavity must be filled with distilled water or non-corrosive clean cold boiling water, tighten the / water bolt, the pump on the ground test run, must be to the pump chamber water lubrication rubber bearings, instant start not more than a second, see whether the steering is the same as the steering instructions. When the pump is upright, pay attention to safety, prevent overturning injury.

5، په کلکه د پمپ لفټ د احکامو سره سم، د استعمال جریان سلسله، د ټیټ جریان یا لوړ لفټ پمپ کولو ځواک مخنیوي لپاره، د فشار بیرنگ او د اغوستو نورې برخې، د موټرو اوورلوډ سوځول

6, after the pump down the well, the measurement of the motor to the ground insulation resistance should not be less than 100M, after the start to observe the voltage and current, check the motor winding insulation, whether in line with the requirements; pump storage location temperature if less than freezing point, should be dry the motor cavity water, prevent the motor cavity water ice damage caused by low temperature.

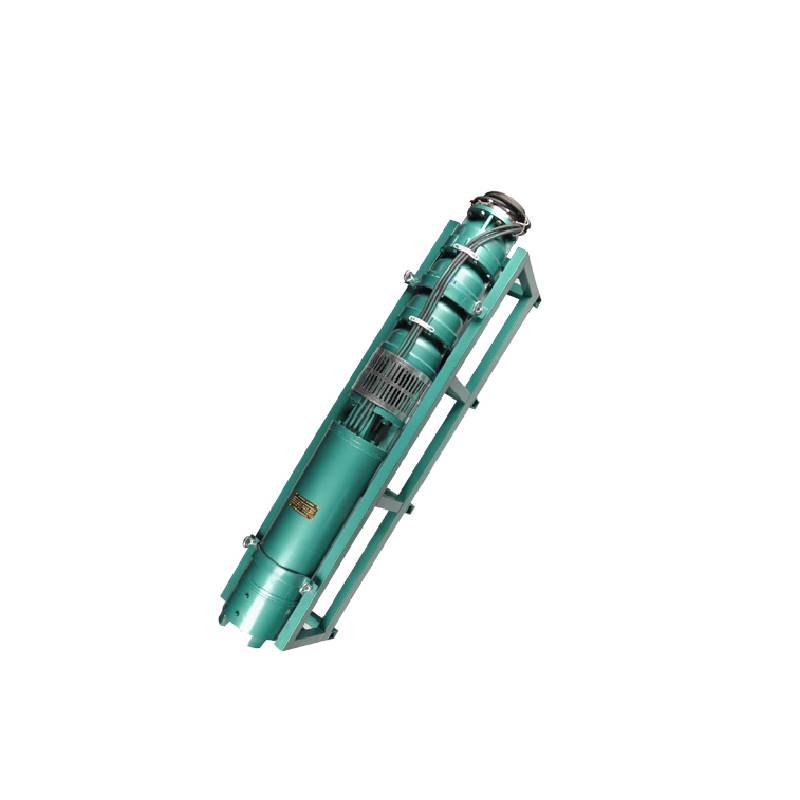

The introduction and structure of this pump product mainly include pump shaft, impeller, shunt shell, rubber bearing, check valve body (optional) and other components. The motor part is mainly composed of base, pressure regulating diaphragm, thrust bearing, thrust plate, lower guide bearing seat, stator, rotor, upper guide bearing seat, sand ring, water inlet section, lead cable and other components. The main characteristics of this pump product include the use of water-cooled wet submersible three-phase asynchronous motor, the motor cavity is filled with clean water to cool the motor and lubricate the bearing, the pressure regulating diaphragm at the bottom is used to adjust the expansion and contraction pressure difference of the internal water caused by the change of the temperature rise of the motor. In order to prevent the sand particles in the well water from entering the motor, two oil seals are installed on the upper end of the motor shaft extension, and the sand ring is installed to form a sand prevention structure. In order to avoid the pump shaft jumping at startup, the pump shaft and the motor shaft are connected together through the coupling, and the thrust bearing is installed at the lower part of the motor. The motor and pump bearing lubrication adopts water lubrication. The stator winding of the motor adopts high quality submersible motor winding, with high insulation performance. The pump adopts computer CAD design, simple structure and superior technical performance.

(1) د نصبولو دمخه چمتو کول:
1. وګوره چې آیا د زیرمو پمپ د کارونې شرایط او په لارښود کې مشخص شوي ساحه پوره کوي.
2. د دروند څاه په کارولو سره چې قطر یې د سبمرسیبل پمپ اعظمي بهرني قطر سره مساوي وي، دا اندازه کړئ چې آیا د څاه داخلي قطر کولی شي د سبمرسیبل پمپ سره سمون ولري، او اندازه کړئ چې آیا د څاه ژوروالی د نصب کولو اړتیاوې پوره کوي.
3. وګورئ چې آیا د څاه اوبه پاکې دي او ایا د څاه اوبه ګنډلې دي. د ویلور پمپ د خټو او شګو اوبو مینځلو لپاره هیڅکله د سبمرسیبل بریښنایی پمپ څخه کار مه اخلئ ترڅو د فرعي بریښنا پمپ ته د وخت څخه دمخه زیان څخه مخنیوی وشي.
4. وګورئ چې ایا د ویلهډ نصب کولو کلیمپ موقعیت مناسب دی او ایا دا د ټول واحد کیفیت سره مقاومت کولی شي
5. وګورئ چې آیا د زیرمو پمپ اجزا په لارښود کې د اسمبلۍ ډیاګرام سره سم بشپړ شوي او په سمه توګه نصب شوي د فلټر سکرین لرې کړئ او کوپلینګ وګرځوئ ترڅو وګورئ چې ایا دا په انعطاف سره حرکت کوي
6. د اوبو سکرو خلاص کړئ او د موټرو غار په پاکو او غیر ککړو اوبو ډک کړئ (یادونه وکړئ ډاډ ترلاسه کړئ چې دا ډک کړئ)، بیا د اوبو سکرو کلک کړئ. د اوبو د انجیکشن څخه 12 ساعته وروسته، د موټور موصلیت مقاومت باید د 150M Q څخه کم نه وي کله چې د 500V شاک کولو میز سره اندازه شي.
7. د کیبل ګډ، د روان کیبل له یوې پایې څخه د 120 ملي میتر ربړ آستین پرې کړئ او د بریښنایی چاقو سره ورته کیبل د درې اصلي تارونو اوږدوالی په یو قدمه شکل کې ودروي، د 20mm مسو کور پاک کړئ، د اکسایډ سکریپ کړئ. د مسو تار په بهر کې د چاقو یا شګو ټوکر سره پرت کړئ، او دوه تړل شوي تارونه په پالرونو کې دننه کړئ. وروسته له دې چې پرت د مسو په ښه تار سره ټینګ وتړئ، په ښه او ټینګ ډول یې وخورئ، او د هرې ریت سره. په سطحه burrs. بیا، د دریو بندونو لپاره، د پولی ویسټر انسولیشن ټیپ وکاروئ ترڅو د دریو لیورونو لپاره په نیمه سټک شوي ډول وتړئ. د ریپینګ پرت دوه سرونه د نیون تار سره په کلکه وتړئ، او بیا د درې پرتونو لپاره د ټیپ د لپاس کولو لپاره نیمه سټیک میتود وکاروئ. د درې پرتونو لپاره د لوړ فشار موصلیت ټیپ سره آوټیلیر وتړئ. په نهایت کې ، درې سټینډونه سره یوځای کړئ او په مکرر ډول یې د لوړ فشار ټیپ سره د پنځو پرتونو لپاره وتړئ. هر پرت باید په کلکه وتړل شي، او د انټر لیر مفصلونه باید سخت او فم وي ترڅو د اوبو د ننوتلو او موصلیت ته زیان رسولو مخه ونیسي، د لپاس کولو وروسته، د 12 ساعتونو لپاره د خونې په 20 سانتي مترو کې په اوبو کې ډوب کړئ، او د موصلیت مقاومت اندازه کړئ. ، کوم چې باید د 100M Ω څخه کم نه وي

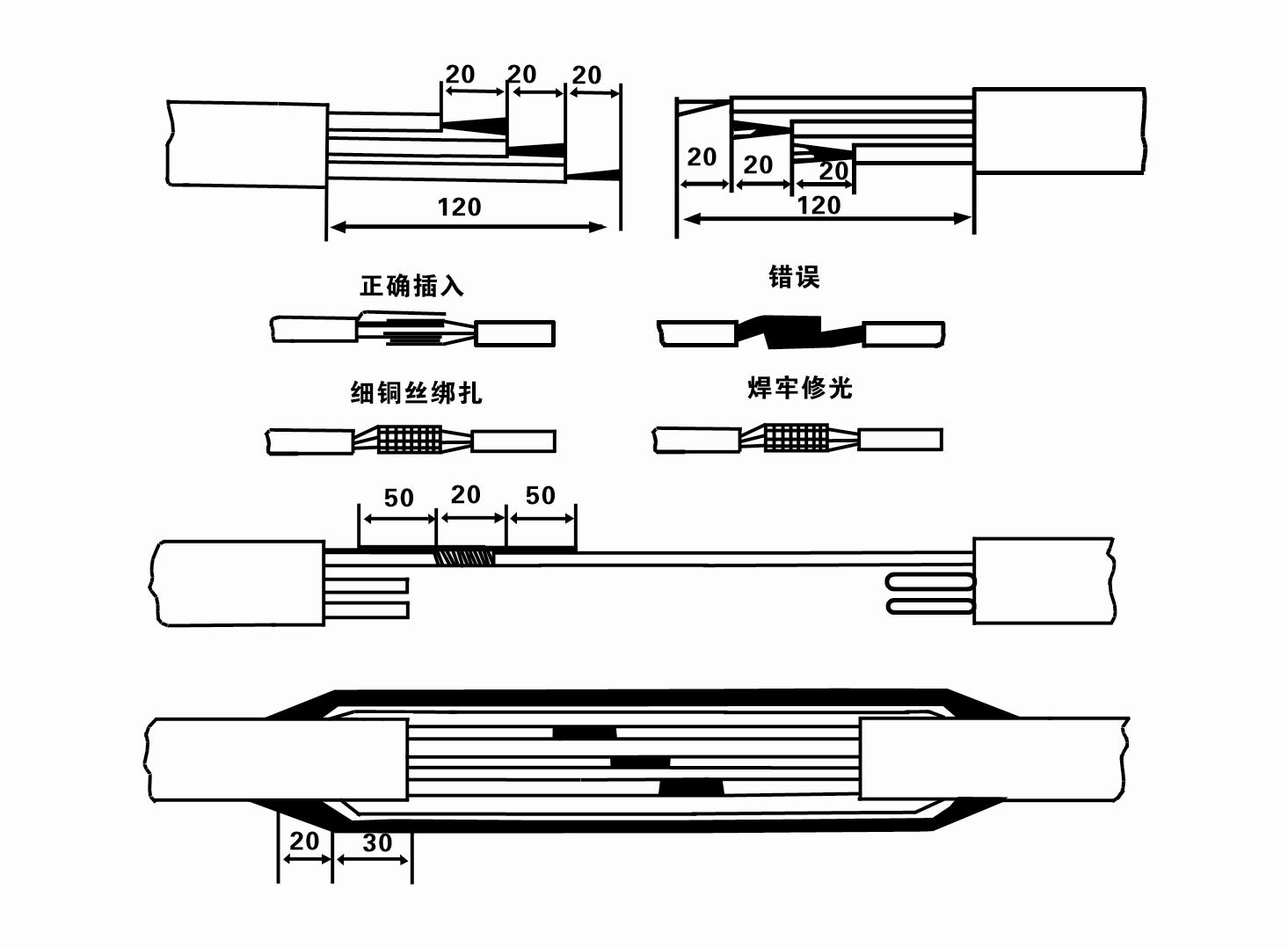

د ضمیمه کیبل تار کولو پروسې ډیاګرام په لاندې ډول دی:

8. یو ملټي میټر وکاروئ ترڅو وګورئ چې ایا درې پړاوه تارونه سره وصل دي او ایا د DC مقاومت تقریبا متوازن دی.
9. وګورئ چې ایا د سرکټ او ټرانسفارمر ظرفیت ډیر بار شوی او بیا د اوورلوډ محافظت سویچ یا د پیل کولو تجهیزاتو سره وصل کړئ. د ځانګړو موډلونو لپاره جدول 2 وګورئ، او بیا د اوبو پمپ د اوبو پمپ ته یو بالټ اوبه واچوئ ترڅو په پمپ کې د ربړ بیرنگ غوړ کړئ، او بیا د سبمرسیبل بریښنایی پمپ مستقیم او ثابت ځای ونیسئ. پیل کړئ (له یوې ثانیې څخه زیات نه) او وګورئ چې ایا د سټیرینګ لار د سټیرینګ نښه سره مطابقت لري. که نه، د درې پړاوه کیبل هر دوه نښلونکي بدل کړئ، بیا فلټر نصب کړئ او د څاه لاندې کولو لپاره چمتو کړئ. که چیرې په ځانګړو مواردو کې کارول کیږي (لکه کندې، کندې، سیندونه، حوضونه، حوضونه، او نور)، د بریښنا پمپ باید په ډاډمنه توګه مینځل شي.

(2) د نصبولو وسایل او وسایل:
1. له دوو ټنو څخه زیات د پورته کولو زنځیرونو یوه جوړه.
2. یو تریپوډ چې عمودی لوړوالی یې له څلورو مترو څخه کم نه وي.
3. دوه ځړول شوي رسۍ (د تار رسۍ) چې له یو ټن څخه ډیر وزن لري (د اوبو د پمپونو بشپړ سیټ وزن برداشت کولی شي).
4. دوه جوړه کلیمپونه (سپلینټونه) نصب کړئ.
5. رنچ، هامر، سکرو ډرایور، بریښنایی وسایل او وسایل، او نور.

(3) د بریښنایی پمپ نصب کول:
1. د سبمرسیبل بریښنایی پمپ نصبولو ډیاګرام په 2 شکل کې ښودل شوی. د نصب کولو ځانګړي ابعاد په 3 جدول کې ښودل شوي "د فرعي بریښنا پمپ د نصب کولو ابعادو لیست".

2. د 30 مترو څخه کم سر سره د زیرمو بریښنایی پمپونه د نلی او تار رسی یا نورو هیمپ رسیو په کارولو سره مستقیم څاه ته اچول کیدی شي چې کولی شي د ټول ماشین ، د اوبو پایپونو او پایپونو کې د اوبو بشپړ وزن برداشت کړي.

3. هغه پمپونه چې سر یې له 30 مترو څخه زیات وي د فولادو پایپونه کاروي، او د نصب کولو ترتیب په لاندې ډول دی:
①د اوبو د پمپ د پورتنۍ برخې د کلپ کولو لپاره د کلیمپ څخه کار واخلئ (موټر او د اوبو پمپ پدې وخت کې وصل شوي)، دا د ځړول شوي زنځیر سره پورته کړئ او ورو ورو یې په څاه کې وتړئ تر هغه چې کلیمپ د څاه په سر کې واچوئ او لرې کړئ. ځړول شوی زنځیر.
② د پایپ د بندولو لپاره د بل جوړه کلیمپ وکاروئ، د ځړول شوي زنځیر سره یې د فلینج څخه 15 سانتي متره لرې پورته کړئ او ورو یې ښکته کړئ. د پایپ فلانج او پمپ فلانج ترمینځ د ربړ پیډ ځای په ځای کړئ او پایپ ټینګ کړئ او په مساوي ډول د بولټ ، مغز او پسرلي واشیر سره پمپ کړئ.
③ د زیرمو پمپ لږ څه پورته کړئ، د اوبو د پمپ په پورتنۍ برخه کې کلیمپ لرې کړئ، کیبل په کلکه د اوبو پایپ سره د پلاستيکي ټیپ سره وتړئ، او ورو ورو یې وتړئ تر هغه چې کلیمپ د څاه په سر کې ځای پرځای شوی وي.
④ د اوبو ټول پایپونه په څاه کې تړلو لپاره ورته طریقه وکاروئ.
⑤ وروسته له دې چې د لیډ آوټ کیبل د کنټرول سویچ سره وصل شي، دا د درې پړاو بریښنا رسولو سره وصل دی.

(4) د نصبولو پرمهال د پام وړ شیان:
1. که چیرې د پمپ کولو پروسې په جریان کې د جام کولو پدیده وموندل شي، د اوبو پایپ وګرځوئ یا یې وګرځوئ ترڅو د جام کولو نقطه باندې بریالي شي. که مختلف اقدامات لاهم کار ونکړي ، مهرباني وکړئ پمپ مه مجبوروئ ترڅو د سبمرسیبل بریښنایی پمپ او څاه ته زیان ونه رسوي.
2. د نصبولو په وخت کې، د ربړ پیډ باید د هر پایپ په څنډه کې کیښودل شي او په مساوي توګه ټینګ شي.
3. کله چې د اوبو پمپ څاه ته ښکته شي، باید د څاه پایپ په مینځ کې کیښودل شي ترڅو پمپ د اوږدې مودې لپاره د څاه دیوال سره د چلولو مخه ونیسي، چې پمپ د حرکت کولو او موټرو د سوځولو او سوځولو لامل کیږي. .
4. د څاه لاندې ته د اوبو د پمپ ژوروالی د څاه د جریان د شګو او سلت شرایطو سره سم معلوم کړئ. پمپ په خټو کې مه ښخ کړئ. د اوبو د پمپ څخه د څاه تر پایه پورې فاصله عموما له 3 مترو څخه کم نه وي (شکل 2 وګورئ).
5. د اوبو د پمپ د اوبو د ننوتلو ژوروالی باید د متحرک اوبو له سطحې څخه د اوبو داخلی نوډ ته د 1-1.5 مترو څخه کم نه وی (شکل 2 وګورئ). که نه نو، د اوبو پمپ بیرنگونه ممکن په اسانۍ سره زیانمن شي.
6. د اوبو پمپ پورته کول ډیر ټیټ نه وي. که نه نو، د څاه په سر د اوبو پایپ لاین کې د دروازې والو نصبولو ته اړتیا لري ترڅو په ټاکل شوي جریان نقطه کې د پمپ جریان کنټرول کړي ترڅو د لوی جریان نرخونو له امله د موټرو ډیر باریدو او سوځیدلو مخه ونیسي.
7. کله چې د اوبو پمپ چلیږي، د اوبو تولید باید دوامداره او حتی وي، اوسنی باید باثباته وي (د درجه بندي شوي کاري شرایطو لاندې، په عمومي ډول د درجه شوي اوسني 10٪ څخه زیات نه وي) او هیڅ ډول کمپن یا شور شتون نلري. که چیرې کوم غیر معمولي شتون ولري، ماشین باید ودرول شي ترڅو لامل ومومي او له منځه یوسي.
8. کله چې نصب کړئ، د موټرو د ځمکني تار ترتیب ته پام وکړئ (شکل 2 وګورئ). کله چې د اوبو پایپ د فولادو پایپ وي، دا د څاه د سر کلیمپ څخه رهبري کړئ؛ کله چې د اوبو پایپ پلاستيکي پایپ وي، دا د بریښنایی پمپ د ځمکني نښه څخه رهبري کړئ.

 After the installation of the underwater pump, the insulation resistance and three-phase continuity of the switch face should be rechecked, and the connection between the instrument and the start device should be checked for any errors. If there is no problem, you can start to test the machine. After the start, observe whether the indication readings of each instrument are correct. If the rated voltage and current specified on the nameplate are exceeded, observe whether the pump has noise or vibration. If everything is normal, it can be put into operation. After the first operation of the pump for four hours, the motor should be shut down and tested for thermal insulation resistance quickly. Its value should not be less than 0.5 megaohm. After stopping the pump, it should be restarted after an interval of five minutes to prevent the water column in the pipeline from completely reversing and causing the motor to burn out due to excessive current. After the pump is put into normal operation, in order to prolong its service life, it is necessary to check regularly whether the supply voltage, running current and insulation resistance are normal. If the following conditions are found, the machine should be shut down immediately to eliminate the fault: the current exceeds 20% under rated working conditions; the dynamic water level drops to the inlet section, resulting in intermittent drainage; the underwater pump becomes violently vibrating or making noise; the supply voltage is lower than 340 volts; a fuse is blown out; the water pipe is damaged; the motor's thermal insulation resistance to the earth is less than 0.5 megaohm. The sequence of disassembly is: untie the cable fastening, remove the pipeline part, remove the line protection plate, screw down the water discharge bolt and discharge all the water in the motor chamber, remove the filter and loosen the coupling fixing screw of the motor shaft. The sequence of disassembly of the pump is: (see Figure 1) inlet section, impeller, guide housing, impeller, check the valve body. When removing the impeller, use special tools to loosen the taper sleeve of the impeller. Avoid bending the pump shaft and damaging the components throughout the process. The disassembly process of the motor is: (see Figure 1) put the motor on the platform, and remove the bolts, base, shaft head lock nut, thrust plate, key, lower guide plate (transverse bolt), bearing seat, screw knife seat from the bottom of the motor in order (take care not to damage the winding), and finally remove the connecting part and the upper guide bearing seat. Before assembling the unit, the rust and dirt of each part should be cleaned, and the sealant should be applied to each mating surface and fastener, and then assembled in reverse order of disassembly (the movement of the motor shaft after assembly is about one millimeter). After assembly, the coupling should be rotated flexibly and put on the filter for test. Once a year, or if less than a year of operation but has been immersed for two years, the underwater electric pump must be disassembled for maintenance in accordance with Article 5 and replace worn parts to ensure the normal operation and durability of the pump.

 1، د موټرو په غار کې اوبه واچوئ (په ځانګړي توګه په ژمي کې ترڅو د موټرو یخیدو څخه مخنیوی وشي) او کیبل ښه وتړئ.

 2، د کور دننه خونه کې ذخیره کړئ پرته له دې چې د 40 سانتي ګراد څخه کم حرارت درجه ولري.

 3، اوږدمهاله کارول باید د فرعي پمپونو د زنګ مخنیوي ته پاملرنه وکړي.
