125QJB Deep Well Submersible Pump

Frequency conversion winding design, ensure the motor in 1HZ-50HZ long-term stable conversion operation. Energy saving, longer service life.

1, ਪਾਵਰ ਸਪਲਾਈ: ਤਿੰਨ-ਪੜਾਅ AC 380V (ਸਹਿਣਸ਼ੀਲਤਾ +/- 5%), 50HZ (ਸਹਿਣਸ਼ੀਲਤਾ +/- 1%)।

2, ਪਾਣੀ ਦੀ ਗੁਣਵੱਤਾ:

(1) ਪਾਣੀ ਦਾ ਤਾਪਮਾਨ 20 ਡਿਗਰੀ ਸੈਲਸੀਅਸ ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ;

(2) ਠੋਸ ਅਸ਼ੁੱਧੀਆਂ ਸਮੱਗਰੀ (ਪੁੰਜ ਅਨੁਪਾਤ) 0.01% ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ;

(3) PH ਮੁੱਲ (pH) 6.5-8.5;

(4) ਹਾਈਡ੍ਰੋਜਨ ਸਲਫਾਈਡ ਸਮੱਗਰੀ 1.5mg/L ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ;

(5) ਕਲੋਰਾਈਡ ਆਇਨ ਸਮੱਗਰੀ 400mg/L ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ।

3, ਮੋਟਰ ਬੰਦ ਹੈ ਜਾਂ ਪਾਣੀ ਨਾਲ ਭਰਿਆ ਗਿੱਲਾ ਢਾਂਚਾ, ਵਰਤਣ ਤੋਂ ਪਹਿਲਾਂ ਸਬਮਰਸੀਬਲ ਮੋਟਰ ਕੈਵਿਟੀ ਸਾਫ਼ ਪਾਣੀ ਨਾਲ ਭਰੀ ਹੋਣੀ ਚਾਹੀਦੀ ਹੈ, ਝੂਠੇ ਫੁਲ ਨੂੰ ਰੋਕਣ ਲਈ, ਅਤੇ ਫਿਰ ਪਾਣੀ ਦੇ ਟੀਕੇ, ਏਅਰ ਰੀਲੀਜ਼ ਬੋਲਟ ਨੂੰ ਕੱਸੋ, ਨਹੀਂ ਤਾਂ ਵਰਤਣ ਦੀ ਆਗਿਆ ਨਹੀਂ ਹੈ

4, ਸਬਮਰਸੀਬਲ ਪੰਪ ਨੂੰ ਪਾਣੀ ਵਿੱਚ ਪੂਰੀ ਤਰ੍ਹਾਂ ਡੁੱਬਣਾ ਚਾਹੀਦਾ ਹੈ, ਗੋਤਾਖੋਰੀ ਦੀ ਡੂੰਘਾਈ 70m ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ, ਖੂਹ ਦੇ ਤਲ ਤੋਂ ਸਬਮਰਸੀਬਲ ਪੰਪ ਦਾ ਤਲ 3m ਤੋਂ ਘੱਟ ਨਹੀਂ ਹੈ।

5, ਖੂਹ ਦੇ ਪਾਣੀ ਦਾ ਵਹਾਅ ਸਬਮਰਸੀਬਲ ਪੰਪ ਦੇ ਪਾਣੀ ਦੇ ਆਉਟਪੁੱਟ ਅਤੇ ਨਿਰੰਤਰ ਕਾਰਜ ਨੂੰ ਪੂਰਾ ਕਰਨ ਦੇ ਯੋਗ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ, ਸਬਮਰਸੀਬਲ ਪੰਪ ਪਾਣੀ ਦੀ ਆਉਟਪੁੱਟ ਨੂੰ 0.7 - 1.2 ਗੁਣਾ ਰੇਟ ਕੀਤੇ ਵਹਾਅ 'ਤੇ ਨਿਯੰਤਰਿਤ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ।

6, ਖੂਹ ਸਿੱਧਾ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ, ਸਬਮਰਸੀਬਲ ਪੰਪ ਦੀ ਵਰਤੋਂ ਜਾਂ ਡੰਪ ਨਹੀਂ ਕੀਤਾ ਜਾ ਸਕਦਾ, ਸਿਰਫ ਲੰਬਕਾਰੀ ਵਰਤੋਂ।

7, ਸਬਮਰਸੀਬਲ ਪੰਪ ਨੂੰ ਲੋੜਾਂ ਅਨੁਸਾਰ ਕੇਬਲ ਨਾਲ ਮੇਲਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ, ਅਤੇ ਬਾਹਰੀ ਓਵਰਲੋਡ ਸੁਰੱਖਿਆ ਉਪਕਰਣ. 8, ਪੰਪ ਨੂੰ ਪਾਣੀ ਦੀ ਨੋ-ਲੋਡ ਟੈਸਟ ਮਸ਼ੀਨ ਤੋਂ ਬਿਨਾਂ ਸਖ਼ਤੀ ਨਾਲ ਮਨਾਹੀ ਹੈ

 The well submersible pump is a pump suitable for clear water. It is strictly prohibited to dig new wells and pump out mud and sand. The voltage grade of the well pump is 380V/50HZ, and other voltage grades of the submersible motor need to be customized. Underground cables must be waterproof cables and must be equipped with starting equipment, such as distribution box, etc. The starting equipment should have common motor comprehensive protection functions, such as short circuit overload protection, phase loss protection, undervoltage protection, grounding protection and idling protection, etc. In abnormal cases, the protective device should be tripped in time. When installing and using the pump, it must be firmly grounded. It is prohibited to push and pull the switch when the hands and feet are wet. The power supply must be cut off before installing and maintaining the pump. An obvious "anti-electric shock" sign must be set up where the pump is used. Before going down the well or installing the motor, the inner cavity must be filled with distilled water or non-corrosive clean cold water, and the water injection/drainage bolts must be tightened. Fill the pump with water for ground test to lubricate the rubber bearings. The instant start time shall not exceed one second to check whether the direction is correct and consistent with the direction indication. Be sure to pay attention to safety when placing the pump upright to prevent overturning and causing injury. Strictly in accordance with the provisions of the pump lift and flow range of use, to prevent the pump flow at low lift or excessive pull at high lift, resulting in extreme wear of thrust bearings and other components, resulting in motor overload burn. After the pump into the well, the insulation resistance between the motor and the ground shall be measured, which shall not be less than 100MΩ. After the start, observe the voltage and current regularly, and check the motor winding insulation, to see if it meets the requirements; if the pump storage temperature is below the freezing point, the water in the motor cavity should be discharged, so as to avoid the water in the motor cavity freezing and damaging the motor due to low temperature.

The pump part is mainly composed of pump shaft,impeller,diversion shell,rubber bearing,check valve body(optional)and other components.The motor part is mainly composed of base,pressure regulating diaphragm,thrust bearing,thrust plate,lower guide bearing seat,stator,rotor,upper guide bearing seat,sand ring,water inlet section,lead cable and other components.

ਉਤਪਾਦ ਦੀਆਂ ਮੁੱਖ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਵਿੱਚ ਸ਼ਾਮਲ ਹਨ:

1.The motor is a water-loaded wet submersible three-phase asynchronous motor,and the motor cavity is filled with clean water for cooling the motor and lubricating the bearing.The regulating diaphragm at the bottom of the motor is used to adjust the expansion and contraction pressure difference inside and outside the body caused by the temperature rise of the motor.
2.In order to prevent the sand particles in the well water from entering the motor,two oil seals are installed at the extension end of the motor shaft,and the sand ring is installed to form a sand prevention structure.
3.In order to prevent the pump shaft from jumping when starting,the pump shaft is connected with the motor shaft through a coupling,and the thrust bearing is installed at the bottom of the motor.
4.The lubrication of the motor and the pump bearing is water lubrication.
5.The stator winding of the motor adopts high-quality submersible motor winding wire,with excellent insulation performance.
6.The pump is designed by computer CAD,with simple structure and excellent technical performance.

(1) ਇੰਸਟਾਲੇਸ਼ਨ ਤੋਂ ਪਹਿਲਾਂ ਤਿਆਰੀ:
1. ਜਾਂਚ ਕਰੋ ਕਿ ਕੀ ਸਬਮਰਸੀਬਲ ਪੰਪ ਮੈਨੂਅਲ ਵਿੱਚ ਦਰਸਾਏ ਵਰਤੋਂ ਦੀਆਂ ਸ਼ਰਤਾਂ ਅਤੇ ਸਕੋਪ ਨੂੰ ਪੂਰਾ ਕਰਦਾ ਹੈ ਜਾਂ ਨਹੀਂ।
2. ਸਬਮਰਸੀਬਲ ਪੰਪ ਦੇ ਅਧਿਕਤਮ ਬਾਹਰੀ ਵਿਆਸ ਦੇ ਬਰਾਬਰ ਵਿਆਸ ਵਾਲੇ ਭਾਰੀ ਓਬਾਇਕਟ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹੋਏ, ਇਹ ਮਾਪੋ ਕਿ ਕੀ ਖੂਹ ਦਾ ਅੰਦਰਲਾ ਵਿਆਸ ਸਬਮਰਸੀਬਲ ਪੰਪ ਨੂੰ ਫਿੱਟ ਕਰ ਸਕਦਾ ਹੈ, ਅਤੇ ਮਾਪੋ ਕਿ ਕੀ ਖੂਹ ਦੀ ਡੂੰਘਾਈ ਇੰਸਟਾਲੇਸ਼ਨ ਲੋੜਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦੀ ਹੈ।

3. ਜਾਂਚ ਕਰੋ ਕਿ ਕੀ ਖੂਹ ਸਾਫ਼ ਹੈ ਅਤੇ ਕੀ ਖੂਹ ਦਾ ਪਾਣੀ ਗੰਧਲਾ ਹੈ। ਸਬਮਰਸੀਬਲ ਇਲੈਕਟ੍ਰਿਕ ਪੰਪ ਨੂੰ ਸਮੇਂ ਤੋਂ ਪਹਿਲਾਂ ਨੁਕਸਾਨ ਤੋਂ ਬਚਣ ਲਈ ਵੇਲਰ ਪੰਪ ਦੇ ਚਿੱਕੜ ਅਤੇ ਰੇਤ ਦੇ ਪਾਣੀ ਨੂੰ ਧੋਣ ਲਈ ਕਦੇ ਵੀ ਸਬਮਰਸੀਬਲ ਇਲੈਕਟ੍ਰਿਕ ਪੰਪ ਦੀ ਵਰਤੋਂ ਨਾ ਕਰੋ।

4. ਜਾਂਚ ਕਰੋ ਕਿ ਕੀ ਵੈਲਹੈੱਡ ਇੰਸਟਾਲੇਸ਼ਨ ਕਲੈਂਪ ਦੀ ਸਥਿਤੀ ਢੁਕਵੀਂ ਹੈ ਅਤੇ ਕੀ ਇਹ ਪੂਰੀ ਯੂਨਿਟ ਦੀ ਗੁਣਵੱਤਾ ਦਾ ਸਾਮ੍ਹਣਾ ਕਰ ਸਕਦੀ ਹੈ

5. ਜਾਂਚ ਕਰੋ ਕਿ ਕੀ ਸਬਮਰਸੀਬਲ ਪੰਪ ਦੇ ਹਿੱਸੇ ਮੈਨੂਅਲ ਵਿਚਲੇ ਅਸੈਂਬਲੀ ਡਾਇਗ੍ਰਾਮ ਦੇ ਅਨੁਸਾਰ ਸਹੀ ਢੰਗ ਨਾਲ ਸਥਾਪਿਤ ਕੀਤੇ ਗਏ ਹਨ ਅਤੇ ਫਿਲਟਰ ਸਕ੍ਰੀਨ ਨੂੰ ਹਟਾਓ ਅਤੇ ਇਹ ਦੇਖਣ ਲਈ ਕਪਲਿੰਗ ਨੂੰ ਘੁੰਮਾਓ ਕਿ ਇਹ ਲਚਕਦਾਰ ਢੰਗ ਨਾਲ ਘੁੰਮਦਾ ਹੈ ਜਾਂ ਨਹੀਂ।

6. ਪਾਣੀ ਦੇ ਪੇਚ ਨੂੰ ਖੋਲ੍ਹੋ ਅਤੇ ਮੋਟਰ ਕੈਵਿਟੀ ਨੂੰ ਸਾਫ਼, ਗੈਰ ਖੋਰਦਾਰ ਪਾਣੀ ਨਾਲ ਭਰੋ (ਨੋਟ. ਇਸਨੂੰ ਭਰਨਾ ਯਕੀਨੀ ਬਣਾਓ), ਫਿਰ ਵਾਟਰਸਕ੍ਰੂ ਨੂੰ ਕੱਸ ਦਿਓ। ਪਾਣੀ ਦੇ ਟੀਕੇ ਦੇ 12 ਘੰਟਿਆਂ ਬਾਅਦ, 500V ਹਿੱਲਣ ਵਾਲੀ ਟੇਬਲ ਨਾਲ ਮਾਪੀ ਜਾਣ 'ਤੇ ਮੋਟਰ ਦਾ ਇਨਸੂਲੇਸ਼ਨ ਪ੍ਰਤੀਰੋਧ 150M Q ਤੋਂ ਘੱਟ ਨਹੀਂ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ।
7. Cable joint, cut off a 120mm rubber sleeve from one end of the outgoing cable and the matching cable with an electrician's knifethen stagger the length of the three core wires in a stepped shape, peel off a 20mm copper core, scrape of the oxide layer on theoutside of the copper wire with a knife or sand cloth, and insert the two connected wire ends in palirs.

After tying the layer tightly with fine copper wire, solder it thoroughly and firmly, and sand of any. burrs on the surface. Then, forthe three joints, use polyvester insulation tape to wrap them in a semi stacked manner for three lavers. Wrap the two ends of thewrapping layer tightywith nyion thread,and then use a semi stacked method to wrap the tape for three layers. Wrap the outellayer with high-pressure insulation tape for three layers. Finally, fold the threestrands together and repeatedly wrap them for fivelayers with high-pressure tape. Each layer must be tightly tied, and the interlayer joints must be tight and fimm to prevent water frompenetrating and damaging the insulation, After wrapping, soak in water at room temperature of 20 ’c for 12 hours, and measurethe insulation resistance with a shaking table, which should not be less than 100M Ω

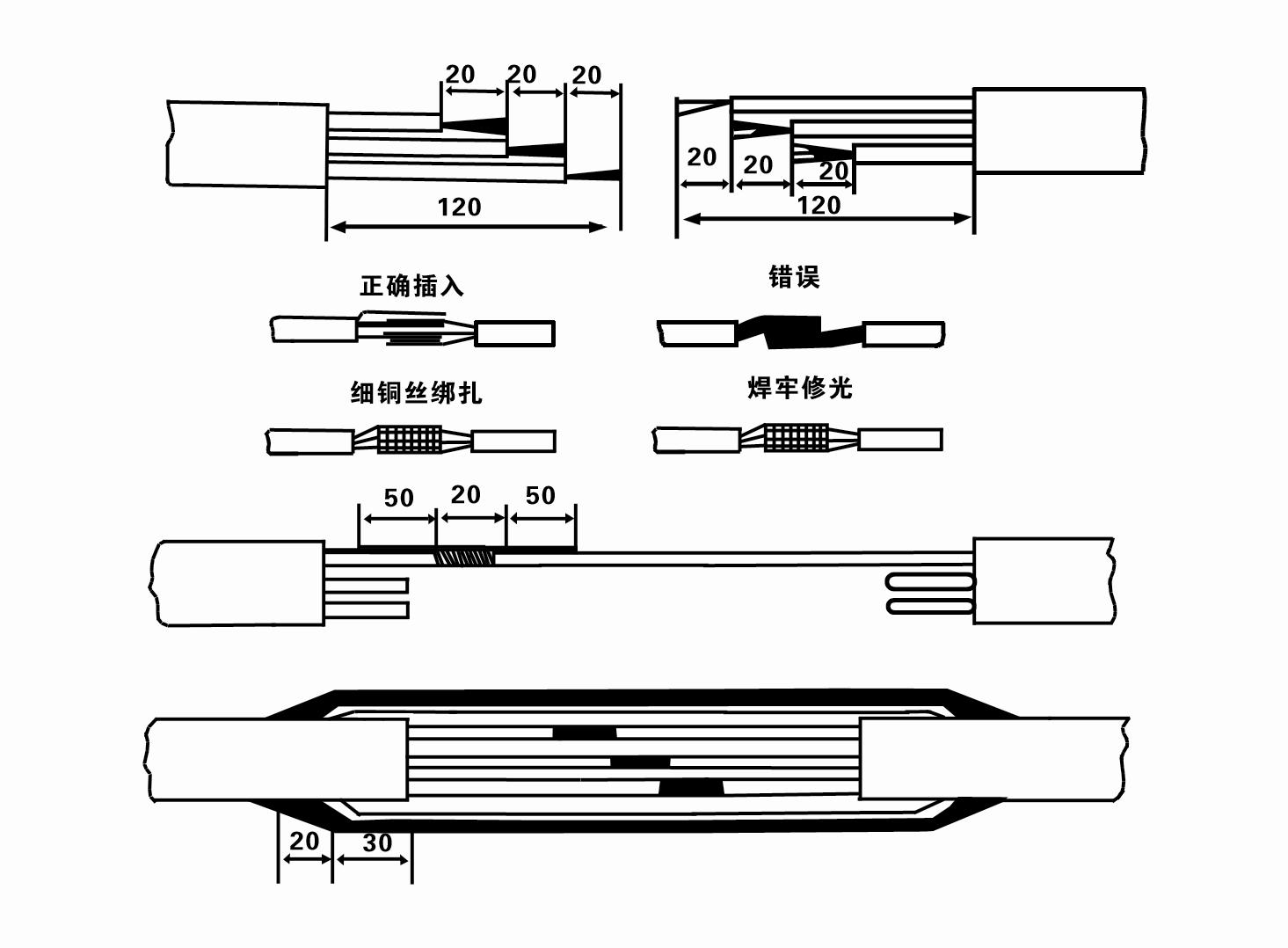

ਨੱਥੀ ਕੇਬਲ ਵਾਇਰਿੰਗ ਪ੍ਰਕਿਰਿਆ ਦਾ ਚਿੱਤਰ ਹੇਠਾਂ ਦਿੱਤਾ ਗਿਆ ਹੈ:

8. ਇਹ ਦੇਖਣ ਲਈ ਮਲਟੀਮੀਟਰ ਦੀ ਵਰਤੋਂ ਕਰੋ ਕਿ ਕੀ ਤਿੰਨ-ਪੜਾਅ ਦੀਆਂ ਤਾਰਾਂ ਜੁੜੀਆਂ ਹੋਈਆਂ ਹਨ ਅਤੇ ਕੀ DC ਪ੍ਰਤੀਰੋਧ ਲਗਭਗ ਸੰਤੁਲਿਤ ਹੈ।
9. Check whether the circuit and transformer capacity are overloaded, and then connect the overload protection switch or starting equipment. See Table 2 for specific models, and then
Pour a bucket of water into the water pump from the water pump outlet to lubricate the rubber bearings in the pump, and then place the submersible electric pump upright and steady.
Start (no more than one second) and check whether the steering direction is consistent with the steering sign. If not, swap any two connectors of the three-phase cable.
Then install the filter and prepare to go down the well. If used in special occasions (such as ditches, ditches, rivers, ponds, ponds, etc.), the electric pump must be reliably grounded.

(2) ਸਥਾਪਨਾ ਉਪਕਰਣ ਅਤੇ ਸੰਦ:
1. ਦੋ ਟਨ ਤੋਂ ਵੱਧ ਲਈ ਲਿਫਟਿੰਗ ਚੇਨਾਂ ਦਾ ਇੱਕ ਜੋੜਾ।
2. ਚਾਰ ਮੀਟਰ ਤੋਂ ਘੱਟ ਦੀ ਲੰਬਕਾਰੀ ਉਚਾਈ ਵਾਲਾ ਟ੍ਰਾਈਪੌਡ।
3. ਦੋ ਲਟਕਣ ਵਾਲੀਆਂ ਰੱਸੀਆਂ (ਤਾਰ ਦੀਆਂ ਰੱਸੀਆਂ) ਜੋ ਇੱਕ ਟਨ ਤੋਂ ਵੱਧ ਦਾ ਭਾਰ ਝੱਲ ਸਕਦੀਆਂ ਹਨ (ਵਾਟਰ ਪੰਪਾਂ ਦੇ ਪੂਰੇ ਸੈੱਟ ਦਾ ਭਾਰ ਸਹਿ ਸਕਦੀਆਂ ਹਨ)।
4. ਕਲੈਂਪਸ ਦੇ ਦੋ ਜੋੜੇ (ਸਪਲਿੰਟਸ) ਸਥਾਪਿਤ ਕਰੋ।
5. ਰੈਂਚ, ਹਥੌੜੇ, ਸਕ੍ਰਿਊਡ੍ਰਾਈਵਰ, ਇਲੈਕਟ੍ਰੀਕਲ ਟੂਲ ਅਤੇ ਯੰਤਰ, ਆਦਿ।

(3) ਇਲੈਕਟ੍ਰਿਕ ਪੰਪ ਇੰਸਟਾਲੇਸ਼ਨ:
1. ਸਬਮਰਸੀਬਲ ਇਲੈਕਟ੍ਰਿਕ ਪੰਪ ਦੀ ਸਥਾਪਨਾ ਦਾ ਚਿੱਤਰ ਚਿੱਤਰ 2 ਵਿੱਚ ਦਿਖਾਇਆ ਗਿਆ ਹੈ। ਖਾਸ ਇੰਸਟਾਲੇਸ਼ਨ ਮਾਪ ਸਾਰਣੀ 3 ਵਿੱਚ ਦਿਖਾਇਆ ਗਿਆ ਹੈ "ਸਬਮਰਸੀਬਲ ਇਲੈਕਟ੍ਰਿਕ ਪੰਪ ਦੀ ਸਥਾਪਨਾ ਮਾਪਾਂ ਦੀ ਸੂਚੀ"।

2. 30 ਮੀਟਰ ਤੋਂ ਘੱਟ ਸਿਰ ਵਾਲੇ ਸਬਮਰਸੀਬਲ ਇਲੈਕਟ੍ਰਿਕ ਪੰਪਾਂ ਨੂੰ ਹੋਜ਼ ਅਤੇ ਤਾਰ ਦੀਆਂ ਰੱਸੀਆਂ ਜਾਂ ਹੋਰ ਭੰਗ ਦੀਆਂ ਰੱਸੀਆਂ ਦੀ ਵਰਤੋਂ ਕਰਕੇ ਸਿੱਧੇ ਖੂਹ ਵਿੱਚ ਲਹਿਰਾਇਆ ਜਾ ਸਕਦਾ ਹੈ ਜੋ ਕਿ ਸਾਰੀ ਮਸ਼ੀਨ, ਪਾਣੀ ਦੀਆਂ ਪਾਈਪਾਂ ਅਤੇ ਪਾਈਪਾਂ ਵਿੱਚ ਪਾਣੀ ਦਾ ਪੂਰਾ ਭਾਰ ਝੱਲ ਸਕਦਾ ਹੈ।

3. 30 ਮੀਟਰ ਤੋਂ ਵੱਧ ਦੇ ਸਿਰ ਵਾਲੇ ਪੰਪ ਸਟੀਲ ਪਾਈਪਾਂ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹਨ, ਅਤੇ ਇੰਸਟਾਲੇਸ਼ਨ ਕ੍ਰਮ ਹੇਠ ਲਿਖੇ ਅਨੁਸਾਰ ਹੈ:
①Use a clamp to clamp the upper end of the water pump part (the motor and water pump have been connected at this time), lift it with a hanging chain, and slowly tie it into the well until
Put the clamp on the wellhead and remove the hanging chain.
② Use another pair of clamps to clamp a pipe, lift it with a hanging chain 15 cm away from the flange, and lower it slowly. Between pipe flange and pump flange
Put the rubber pad in place and tighten the pipe and pump evenly with bolts, nuts and spring washers.
③ ਸਬਮਰਸੀਬਲ ਪੰਪ ਨੂੰ ਥੋੜ੍ਹਾ ਜਿਹਾ ਚੁੱਕੋ, ਵਾਟਰ ਪੰਪ ਦੇ ਉਪਰਲੇ ਸਿਰੇ 'ਤੇ ਕਲੈਂਪ ਨੂੰ ਹਟਾਓ, ਕੇਬਲ ਨੂੰ ਪਲਾਸਟਿਕ ਦੀ ਟੇਪ ਨਾਲ ਪਾਣੀ ਦੀ ਪਾਈਪ ਨਾਲ ਮਜ਼ਬੂਤੀ ਨਾਲ ਬੰਨ੍ਹੋ, ਅਤੇ ਹੌਲੀ-ਹੌਲੀ ਇਸ ਨੂੰ ਉਦੋਂ ਤੱਕ ਬੰਨ੍ਹੋ ਜਦੋਂ ਤੱਕ ਕਲੈਂਪ ਖੂਹ 'ਤੇ ਨਹੀਂ ਰੱਖਿਆ ਜਾਂਦਾ।
④ ਪਾਣੀ ਦੀਆਂ ਸਾਰੀਆਂ ਪਾਈਪਾਂ ਨੂੰ ਖੂਹ ਵਿੱਚ ਬੰਨ੍ਹਣ ਲਈ ਇੱਕੋ ਢੰਗ ਦੀ ਵਰਤੋਂ ਕਰੋ।
⑤ਲੀਡ-ਆਊਟ ਕੇਬਲ ਨੂੰ ਕੰਟਰੋਲ ਸਵਿੱਚ ਨਾਲ ਕਨੈਕਟ ਕਰਨ ਤੋਂ ਬਾਅਦ, ਇਹ ਤਿੰਨ-ਪੜਾਅ ਪਾਵਰ ਸਪਲਾਈ ਨਾਲ ਜੁੜਿਆ ਹੋਇਆ ਹੈ।

(4) ਇੰਸਟਾਲੇਸ਼ਨ ਦੌਰਾਨ ਧਿਆਨ ਦੇਣ ਵਾਲੀਆਂ ਗੱਲਾਂ:
1. If a jamming phenomenon is found during the pumping process, turn or pull the water pipe to overcome the jamming point. If various measures still do not work, please
Do not force the pump down to avoid damage to the submersible electric pump and the well.
2. ਇੰਸਟਾਲੇਸ਼ਨ ਦੇ ਦੌਰਾਨ, ਇੱਕ ਰਬੜ ਦੇ ਪੈਡ ਨੂੰ ਹਰੇਕ ਪਾਈਪ ਦੇ ਫਲੈਂਜ 'ਤੇ ਰੱਖਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ ਅਤੇ ਸਮਾਨ ਰੂਪ ਵਿੱਚ ਕੱਸਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ।
3. ਜਦੋਂ ਪਾਣੀ ਦੇ ਪੰਪ ਨੂੰ ਖੂਹ ਵਿੱਚ ਉਤਾਰਿਆ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਇਸ ਨੂੰ ਖੂਹ ਦੀ ਪਾਈਪ ਦੇ ਵਿਚਕਾਰ ਰੱਖਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ ਤਾਂ ਜੋ ਪੰਪ ਨੂੰ ਲੰਬੇ ਸਮੇਂ ਤੱਕ ਖੂਹ ਦੀ ਕੰਧ ਦੇ ਵਿਰੁੱਧ ਚੱਲਣ ਤੋਂ ਰੋਕਿਆ ਜਾ ਸਕੇ, ਜਿਸ ਨਾਲ ਪੰਪ ਵਾਈਬ੍ਰੇਟ ਹੋ ਜਾਂਦਾ ਹੈ ਅਤੇ ਮੋਟਰ ਸਪੀਪ ਅਤੇ ਸੜ ਜਾਂਦੀ ਹੈ। .
4. ਖੂਹ ਦੀ ਵਗਦੀ ਰੇਤ ਅਤੇ ਗਾਦ ਦੀਆਂ ਸਥਿਤੀਆਂ ਦੇ ਅਨੁਸਾਰ ਖੂਹ ਦੇ ਤਲ ਤੱਕ ਵਾਟਰ ਪੰਪ ਦੀ ਡੂੰਘਾਈ ਦਾ ਪਤਾ ਲਗਾਓ। ਪੰਪ ਨੂੰ ਚਿੱਕੜ ਵਿੱਚ ਨਾ ਦੱਬੋ। ਵਾਟਰ ਪੰਪ ਤੋਂ ਖੂਹ ਦੇ ਤਲ ਤੱਕ ਦੀ ਦੂਰੀ ਆਮ ਤੌਰ 'ਤੇ 3 ਮੀਟਰ ਤੋਂ ਘੱਟ ਨਹੀਂ ਹੁੰਦੀ (ਚਿੱਤਰ 2 ਦੇਖੋ)।
5. ਵਾਟਰ ਪੰਪ ਦੀ ਪਾਣੀ ਦੀ ਐਂਟਰੀ ਡੂੰਘਾਈ ਗਤੀਸ਼ੀਲ ਪਾਣੀ ਦੇ ਪੱਧਰ ਤੋਂ ਵਾਟਰ ਇਨਲੇਟ ਨੋਡ ਤੱਕ 1-1.5 ਮੀਟਰ ਤੋਂ ਘੱਟ ਨਹੀਂ ਹੋਣੀ ਚਾਹੀਦੀ (ਚਿੱਤਰ 2 ਦੇਖੋ)। ਨਹੀਂ ਤਾਂ, ਵਾਟਰ ਪੰਪ ਦੇ ਬੇਅਰਿੰਗ ਆਸਾਨੀ ਨਾਲ ਖਰਾਬ ਹੋ ਸਕਦੇ ਹਨ।
6. ਵਾਟਰ ਪੰਪ ਦੀ ਲਿਫਟ ਬਹੁਤ ਘੱਟ ਨਹੀਂ ਹੋ ਸਕਦੀ। ਨਹੀਂ ਤਾਂ, ਮੋਟਰ ਨੂੰ ਓਵਰਲੋਡ ਹੋਣ ਅਤੇ ਵੱਡੇ ਵਹਾਅ ਦਰਾਂ ਕਾਰਨ ਸੜਨ ਤੋਂ ਰੋਕਣ ਲਈ ਰੇਟ ਕੀਤੇ ਪ੍ਰਵਾਹ ਪੁਆਇੰਟ 'ਤੇ ਪੰਪ ਦੇ ਪ੍ਰਵਾਹ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਲਈ ਵੈਲਹੈੱਡ ਵਾਟਰ ਪਾਈਪਲਾਈਨ 'ਤੇ ਇੱਕ ਗੇਟ ਵਾਲਵ ਲਗਾਉਣ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।
7. ਜਦੋਂ ਵਾਟਰ ਪੰਪ ਚੱਲ ਰਿਹਾ ਹੋਵੇ, ਪਾਣੀ ਦਾ ਆਉਟਪੁੱਟ ਨਿਰੰਤਰ ਅਤੇ ਬਰਾਬਰ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ, ਕਰੰਟ ਸਥਿਰ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ (ਰੇਟ ਕੀਤੇ ਕੰਮ ਦੀਆਂ ਸਥਿਤੀਆਂ ਦੇ ਤਹਿਤ, ਆਮ ਤੌਰ 'ਤੇ ਰੇਟ ਕੀਤੇ ਮੌਜੂਦਾ ਦੇ 10% ਤੋਂ ਵੱਧ ਨਹੀਂ), ਅਤੇ ਕੋਈ ਵਾਈਬ੍ਰੇਸ਼ਨ ਜਾਂ ਸ਼ੋਰ ਨਹੀਂ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ। ਜੇਕਰ ਕੋਈ ਅਸਧਾਰਨਤਾ ਹੈ, ਤਾਂ ਇਸ ਦਾ ਕਾਰਨ ਲੱਭਣ ਅਤੇ ਇਸ ਨੂੰ ਖਤਮ ਕਰਨ ਲਈ ਮਸ਼ੀਨ ਨੂੰ ਰੋਕਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ।
8. ਇੰਸਟਾਲ ਕਰਦੇ ਸਮੇਂ, ਮੋਟਰ ਗਰਾਊਂਡਿੰਗ ਤਾਰ ਦੀ ਸੈਟਿੰਗ ਵੱਲ ਧਿਆਨ ਦਿਓ (ਚਿੱਤਰ 2 ਦੇਖੋ)। ਜਦੋਂ ਪਾਣੀ ਦੀ ਪਾਈਪ ਇੱਕ ਸਟੀਲ ਪਾਈਪ ਹੁੰਦੀ ਹੈ, ਤਾਂ ਇਸ ਨੂੰ ਵੈਲਹੈੱਡ ਕਲੈਂਪ ਤੋਂ ਅਗਵਾਈ ਕਰੋ; ਜਦੋਂ ਪਾਣੀ ਦੀ ਪਾਈਪ ਪਲਾਸਟਿਕ ਦੀ ਪਾਈਪ ਹੁੰਦੀ ਹੈ, ਤਾਂ ਇਸਨੂੰ ਇਲੈਕਟ੍ਰਿਕ ਪੰਪ ਦੇ ਗਰਾਉਂਡਿੰਗ ਮਾਰਕ ਤੋਂ ਲੈ ਜਾਓ।

• 1. ਸਬਮਰਸੀਬਲ ਪੰਪ ਸਥਾਪਿਤ ਹੋਣ ਤੋਂ ਬਾਅਦ, ਸਵਿੱਚ ਤੋਂ ਇਨਸੂਲੇਸ਼ਨ ਪ੍ਰਤੀਰੋਧ ਅਤੇ ਤਿੰਨ-ਪੜਾਅ ਦੇ ਸੰਚਾਲਨ ਦੀ ਦੁਬਾਰਾ ਜਾਂਚ ਕਰੋ, ਜਾਂਚ ਕਰੋ ਕਿ ਕੀ ਯੰਤਰ ਅਤੇ ਸਟਾਰਟ ਉਪਕਰਣ ਦਾ ਕੁਨੈਕਸ਼ਨ ਗਲਤ ਹੈ, ਜੇਕਰ ਕੋਈ ਸਮੱਸਿਆ ਨਹੀਂ ਹੈ, ਤਾਂ ਟ੍ਰਾਇਲ ਮਸ਼ੀਨ ਸ਼ੁਰੂ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ, ਅਤੇ ਨਿਰੀਖਣ ਕਰੋ ਕਿ ਕੀ ਯੰਤਰ ਦੀ ਸੂਚਕ ਰੀਡਿੰਗ ਸ਼ੁਰੂ ਹੋਣ ਤੋਂ ਬਾਅਦ ਨੇਮਪਲੇਟ 'ਤੇ ਦਰਸਾਏ ਗਏ ਰੇਟਡ ਵੋਲਟੇਜ ਅਤੇ ਕਰੰਟ ਤੋਂ ਵੱਧ ਹੈ, ਅਤੇ ਵੇਖੋ ਕਿ ਕੀ ਪੰਪ ਵਿੱਚ ਸ਼ੋਰ ਅਤੇ ਵਾਈਬ੍ਰੇਸ਼ਨ ਹੈ, ਅਤੇ ਜੇਕਰ ਸਭ ਕੁਝ ਆਮ ਹੈ ਤਾਂ ਕੰਮ ਵਿੱਚ ਪਾਓ।
• 2. ਚਾਰ ਘੰਟਿਆਂ ਲਈ ਪੰਪ ਦੇ ਪਹਿਲੇ ਓਪਰੇਸ਼ਨ ਤੋਂ ਬਾਅਦ, ਥਰਮਲ ਇਨਸੂਲੇਸ਼ਨ ਪ੍ਰਤੀਰੋਧ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਜਾਂਚਣ ਲਈ ਮੋਟਰ ਨੂੰ ਬੰਦ ਕਰ ਦੇਣਾ ਚਾਹੀਦਾ ਹੈ, ਅਤੇ ਇਸਦਾ ਮੁੱਲ 0.5 ਮੈਗਾਓਹਮ ਤੋਂ ਘੱਟ ਨਹੀਂ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ।
• 3. ਪੰਪ ਦੇ ਬੰਦ ਹੋਣ ਤੋਂ ਬਾਅਦ, ਇਸ ਨੂੰ ਪੰਜ ਮਿੰਟਾਂ ਬਾਅਦ ਚਾਲੂ ਕਰਨਾ ਚਾਹੀਦਾ ਹੈ ਤਾਂ ਜੋ ਪਾਈਪ ਵਿੱਚ ਪਾਣੀ ਦੇ ਕਾਲਮ ਨੂੰ ਪੂਰੀ ਤਰ੍ਹਾਂ ਰੀਫਲੋ ਹੋਣ ਤੋਂ ਰੋਕਿਆ ਜਾ ਸਕੇ ਅਤੇ ਬਹੁਤ ਜ਼ਿਆਦਾ ਮੋਟਰ ਕਰੰਟ ਅਤੇ ਸੜਨ ਤੋਂ ਬਚਿਆ ਜਾ ਸਕੇ।
• 4. ਪੰਪ ਨੂੰ ਸਧਾਰਣ ਕਾਰਵਾਈ ਵਿੱਚ ਪਾਉਣ ਤੋਂ ਬਾਅਦ, ਇਸਦੀ ਸੇਵਾ ਜੀਵਨ ਨੂੰ ਲੰਮਾ ਕਰਨ ਲਈ, ਇਹ ਜਾਂਚ ਕਰਨਾ ਜ਼ਰੂਰੀ ਹੈ ਕਿ ਕੀ ਸਪਲਾਈ ਵੋਲਟੇਜ, ਕਾਰਜਸ਼ੀਲ ਕਰੰਟ ਅਤੇ ਇਨਸੂਲੇਸ਼ਨ ਪ੍ਰਤੀਰੋਧ ਨਿਯਮਤ ਤੌਰ 'ਤੇ ਆਮ ਹਨ। ਜੇਕਰ ਹੇਠ ਲਿਖੀਆਂ ਸ਼ਰਤਾਂ ਪਾਈਆਂ ਜਾਂਦੀਆਂ ਹਨ, ਤਾਂ ਪੰਪ ਨੂੰ ਸਮੱਸਿਆ ਦਾ ਨਿਪਟਾਰਾ ਕਰਨ ਲਈ ਤੁਰੰਤ ਬੰਦ ਕਰ ਦੇਣਾ ਚਾਹੀਦਾ ਹੈ।
•
• 1 In the rated condition, the current exceeds 20%.
• 2 ਗਤੀਸ਼ੀਲ ਪਾਣੀ ਦਾ ਪੱਧਰ ਵਾਟਰ ਇਨਲੇਟ ਸੈਕਸ਼ਨ ਵਿੱਚ ਡਿੱਗਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਰੁਕ-ਰੁਕ ਕੇ ਪਾਣੀ ਆਉਂਦਾ ਹੈ।
• 3 ਸਬਮਰਸੀਬਲ ਪੰਪ ਵਿੱਚ ਗੰਭੀਰ ਵਾਈਬ੍ਰੇਸ਼ਨ ਜਾਂ ਸ਼ੋਰ ਹੈ।
• 4 ਸਪਲਾਈ ਵੋਲਟੇਜ 340 ਵੋਲਟ ਤੋਂ ਘੱਟ ਹੈ।
• 5 ਇੱਕ ਫਿਊਜ਼ ਸੜ ਗਿਆ ਹੈ।
• 6 ਵਾਟਰ ਸਪਲਾਈ ਪਾਈਪ ਖਰਾਬ ਹੈ।
• 7 The motor's thermal insulation resistance is lower than 0.5 megaohm.
•
• Unit disassembly:
• 1.Untie the cable tie, remove the pipeline part, and remove the wire plate.
• 2.screw down the water bolt, put the water in the motor chamber.
• 3.remove the filter, loose the fixed screw on the coupling to fix the motor shaft.
• 4.screw down the bolt connecting the water inlet section with the motor, and separate the pump from the motor (pay attention to the unit cushion when separating, to prevent the bending of the pump shaft)
• 5.the disassembly sequence of the pump is: (see figure 1) water inlet section, impeller, diversion shell, impeller...... check valve body, when removing the impeller, use special tools to loosen the conical sleeve of the fixed impeller first, and avoid bending and bruising the pump shaft in the process of disassembly.
• 6.the disassembly process of the motor is: (see figure 1) place the motor on the platform, and remove the nuts, base, shaft head locking nut, thrust plate, key, lower guide bearing seat and double head bolt from the bottom of the motor in turn, and then take out the rotor (pay attention not to damage the wire package) and finally remove the connecting section and upper guide bearing seat.
• 7.unit assembly: before assembly, the rust and dirt of the parts should be cleaned, and the mating surface and fasteners coated with sealant, and then assembled in the opposite order of disassembly (the motor shaft moves up and down after assembly for about one millimeter), after assembly, the coupling should be flexible, and then the filter screen test machine. Submersible pumps shall be taken out of the well for dismantling and maintenance according to Article 5 after a year of operation, or less than a year of operation but two years of diving time, and the worn parts shall be replaced.

This product is an efficient and durable submersible electric pump, suitable for a variety of environments and applications.In order to ensure the long-term use and stable performance of the product, we suggest that users pay special attention to drying the water in the motor cavity in winter to avoid freezing; in addition, the cable is coiled and tied, and properly stored in an environment without corrosive substances and gases, with a temperature below 40 °C. If the product is not used for a long time, attention should be paid to rust prevention treatment to ensure the life cycle and performance of the product.Whether for industrial use or for home use, this submersible electric pump can provide you with reliable pump service.

1. • ਇੰਪੈਲਰ
   • ਸ਼ਾਫਟ ਸਲੀਵ
   • ਰਬੜ ਸ਼ਾਫਟ ਸਲੀਵ

   •  ਸੀਲਿੰਗ ਰਿੰਗ

01 ਡੂੰਘੇ ਖੂਹ ਦੇ ਪਾਣੀ ਦਾ ਸੇਵਨ ਕਰੋ

02 ਉੱਚੀ-ਉੱਚੀ ਪਾਣੀ ਦੀ ਸਪਲਾਈ

03 ਪਹਾੜੀ ਪਾਣੀ ਦੀ ਸਪਲਾਈ

04 ਟਾਵਰ ਪਾਣੀ

05 ਖੇਤੀਬਾੜੀ ਸਿੰਚਾਈ

06 ਬਾਗ ਸਿੰਚਾਈ

07 ਨਦੀ ਦੇ ਪਾਣੀ ਦਾ ਸੇਵਨ

08 ਘਰੇਲੂ ਪਾਣੀ
